Votre première évacuation EU / EV en quinze minutes PRO

Guide de prise en main — un exemple complet, pas à pas

Ce guide vous fait construire, du plan vide jusqu'au fichier DXF, le réseau d'évacuation d'une maison à étage : une salle de bains et un WC à l'étage, raccordés en tête d'une chute ; au rez-de-chaussée, une cuisine, un WC avec lave-mains et une buanderie, raccordés sur le collecteur qui sort de la maison. Chaque étape dit quoi faire, ce que vous devez voir, et renvoie à la documentation pour le détail.

Il vous faut
Un compte PRO, un ordinateur avec souris à molette et clavier.
Durée
Un quart d'heure environ.
À la fin, vous saurez
Régler le type d'utilisation du bâtiment, tracer une chute et un collecteur dans le sens de l'eau, créer les piquages et le coude du pied de chute, saisir les appareils des terminaux, lire les familles EU, EV et EU-EV, raccorder un appareil éloigné, lire les diamètres et les débits, annoter, enregistrer et exporter.
⚠Si vous connaissez déjà les synoptiques d'alimentation (EF / ECS, chauffage, air), retenez une seule différence : ici l'eau descend. On ne part pas d'un départ : on trace des appareils vers la sortie, et chaque bloc se raccorde à l'objet en direction du rejet, celui dans lequel il se vide.

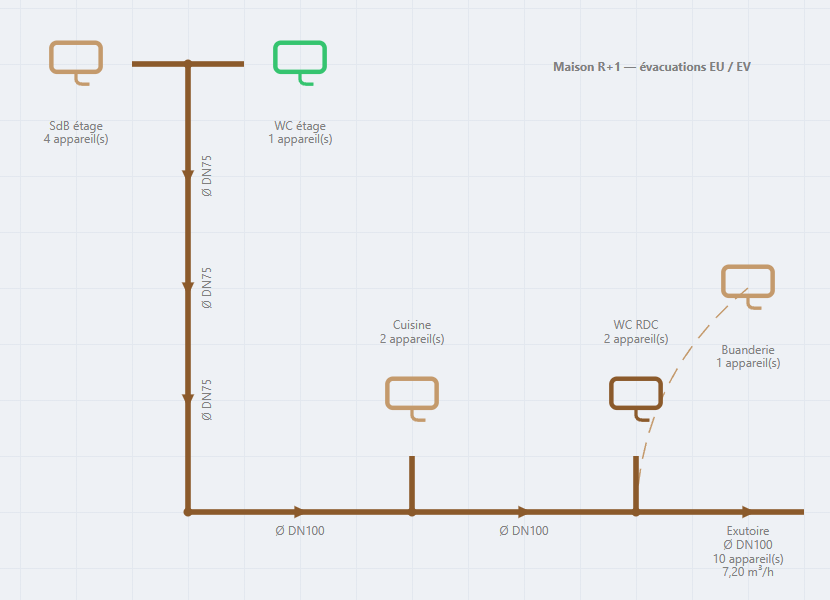

L'évacuation que vous aurez construite à la fin du guide
Capture 00 — L'évacuation que vous aurez construite à la fin du guide

Les étapes

  1. Découvrir l'écran
  2. Nommer le projet et choisir le type d'utilisation
  3. Tracer la chute et le collecteur
  4. Créer les piquages et le coude : la touche Espace
  5. Poser les terminaux et saisir leurs appareils
  6. Lire les familles : EU, EV et EU-EV
  7. Raccorder un appareil éloigné
  8. Lire les diamètres et les débits
  9. Annoter le plan
  10. Enregistrer et exporter
  11. Aide-mémoire : les dix gestes à retenir

1Découvrir l'écran

Ouvrez l'outil : il présente un petit réseau d'exemple. Cliquez sur Nouveau pour repartir d'un plan vide — l'outil demande confirmation et télécharge d'abord une copie de secours de l'exemple. L'écran se partage en quatre zones :

  1. la barre d'outils, en haut : nom du projet, fichiers, exports, annuler / rétablir, zoom, aide, paramètres ;
  2. la palette, à gauche : la légende des trois familles — EU en beige, EV en vert, EU-EV en brun —, les blocs à poser (tronçon, nœud, terminal, et les deux modes de tracé Q et W), la bascule de mode d'édition et les annotations ;
  3. le plan, au centre : la grille de travail ; le repère bloc / annotation, en haut à gauche, dit dans quel mode d'édition vous êtes, et la minimap, en bas à droite, montre le plan entier ;
  4. le panneau de droite : propriétés de la sélection, diagnostic, synthèse.

Les trois familles ne se créent ni ne se choisissent : elles se déduisent des appareils. Sur le plan vide, le diagnostic affiche Aucune alarme et la synthèse Aucun réseau.

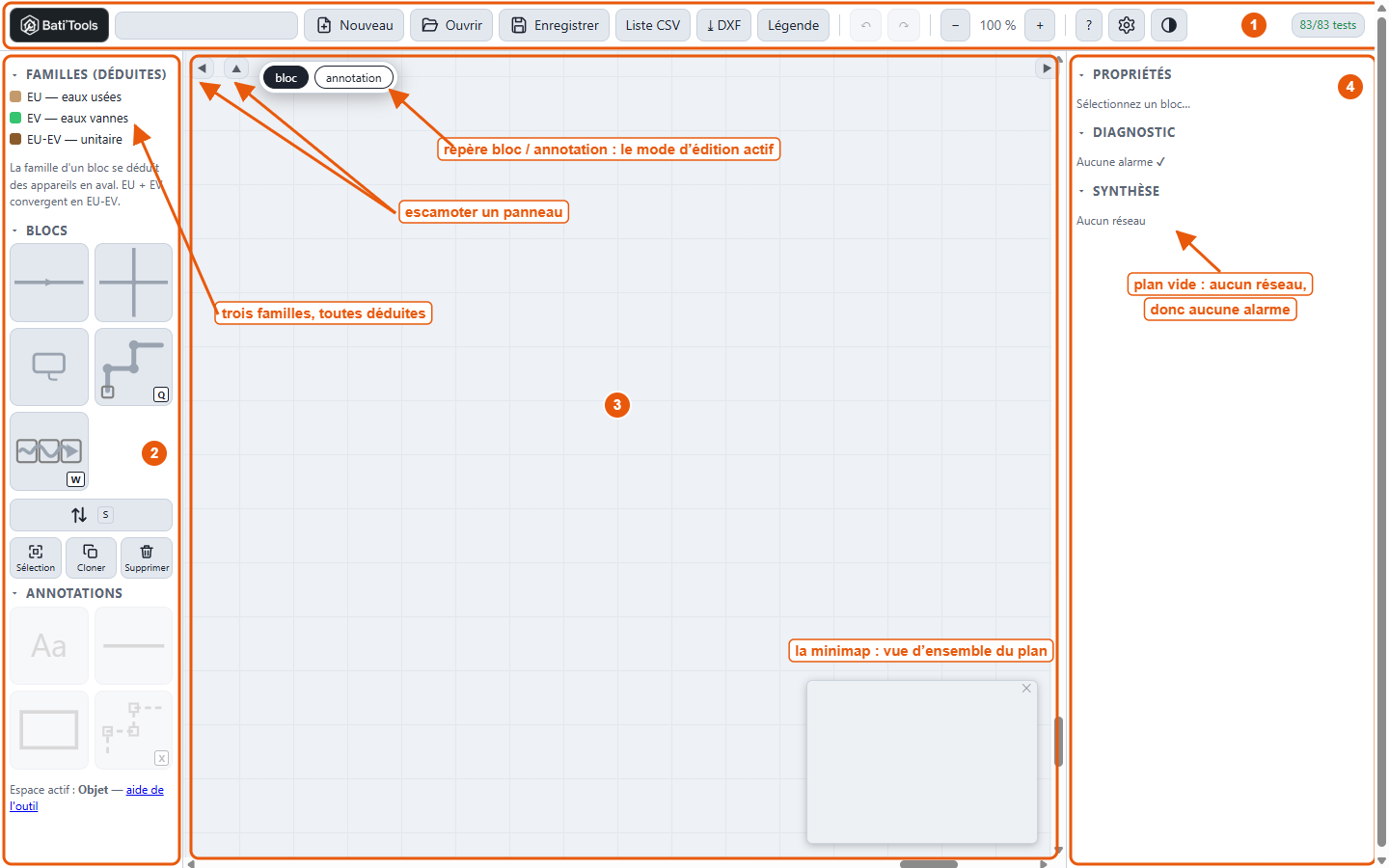

Les quatre zones de l'écran
Capture 01 — Les quatre zones de l'écran
✓Retenez dès maintenant la touche Ctrl+Z : tout ce que vous ferez dans ce guide s'annule, jusqu'à 50 actions en arrière.

Pour aller plus loin : Documentation §1 — L'écran, §0 — Ce que l'outil dessine et ce qu'il calcule.

2Nommer le projet et choisir le type d'utilisation

  1. Cliquez sur ⚙ Paramètres, onglet Projet, et saisissez le nom : Guide — Maison R+1.
  2. Dans Type d'utilisation (coefficient K), choisissez Irrégulière : maison individuelle, bureau (K = 0,5). Un plan neuf part sur Régulière (K = 0,7), celle du logement collectif : pour une maison, c'est le premier réglage à faire.
  3. Laissez le matériau sur PVC, puis Fermer.

Le nom apparaît dans la barre d'outils ; c'est aussi celui que prendront vos fichiers. Le coefficient K vaut pour tous les tronçons du projet : il entre dans le calcul de chacun. Le matériau, lui, ne change que le diamètre écrit sur le plan : le panneau donne toujours les deux, PVC et fonte.

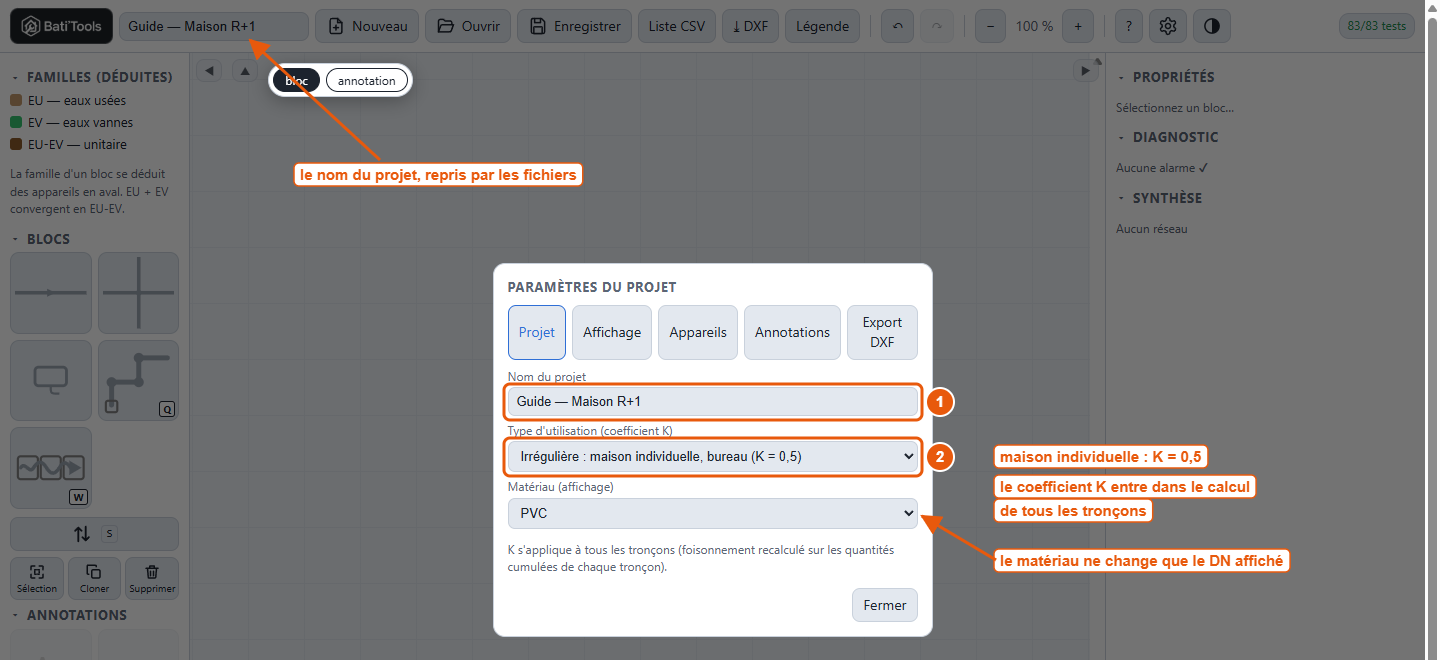

Paramètres → Projet : le nom et le type d'utilisation
Capture 02 — Paramètres → Projet : le nom et le type d'utilisation

L'onglet Appareils règle les appareils que vous proposera la roue de saisie sur chaque terminal. Par défaut, sept sont cochés, l'équipement d'un logement courant : lavabo, douche à grille fixe, baignoire, évier, lave-vaisselle, lave-linge 6 kg et WC. Ils suffisent à cet exemple : n'y touchez pas.

Pour aller plus loin : Documentation §9 — Paramètres → Projet, Affichage, Appareils, A2 — Quels appareils la roue propose.

3Tracer la chute et le collecteur

La touche Q pose des files de tronçons — rien d'autre, le dernier compris. Tapée une seule fois, elle enchaîne les lignes : chaque clic ferme une ligne droite et ouvre la suivante, et Échap termine. Ici, deux lignes : la chute, qui descend de l'étage, puis le collecteur, qui part vers la sortie.

  1. Cliquez sur le fond du plan, puis tapez Q (ou cliquez sur l'item polyligne de tronçons de la palette).
  2. Premier clic : sur une case en haut à gauche du plan, la tête de la chute.
  3. Deuxième clic : quatre cases plus bas, le pied de chute. Le bandeau annonce 5 objets posés — cliquez la suite, Échap termine.
  4. Troisième clic : cinq cases à droite, sur la même ligne : c'est la sortie. Puis Échap : le bandeau annonce Tracé terminé — 2 lignes.

Dix tronçons, et rien d'autre : cinq pour la chute, cinq pour le collecteur, qui part de la case suivant le pied de chute. Le pied de chute est un tronçon droit comme les autres, raccordé au premier tronçon du collecteur : l'angle ne se dessine pas encore, c'est l'étape suivante. Au bout du collecteur, le dernier tronçon s'écrit déjà Exutoire — 0 appareil(s) : la sortie du réseau est un tronçon raccordé à rien, et la synthèse le nomme, Tronçon t10. Les petites flèches posées sur les tuyaux montrent le sens de l'eau : elles descendent la chute et filent vers la sortie. Tout est encore gris : aucun appareil n'est raccordé, donc aucune famille.

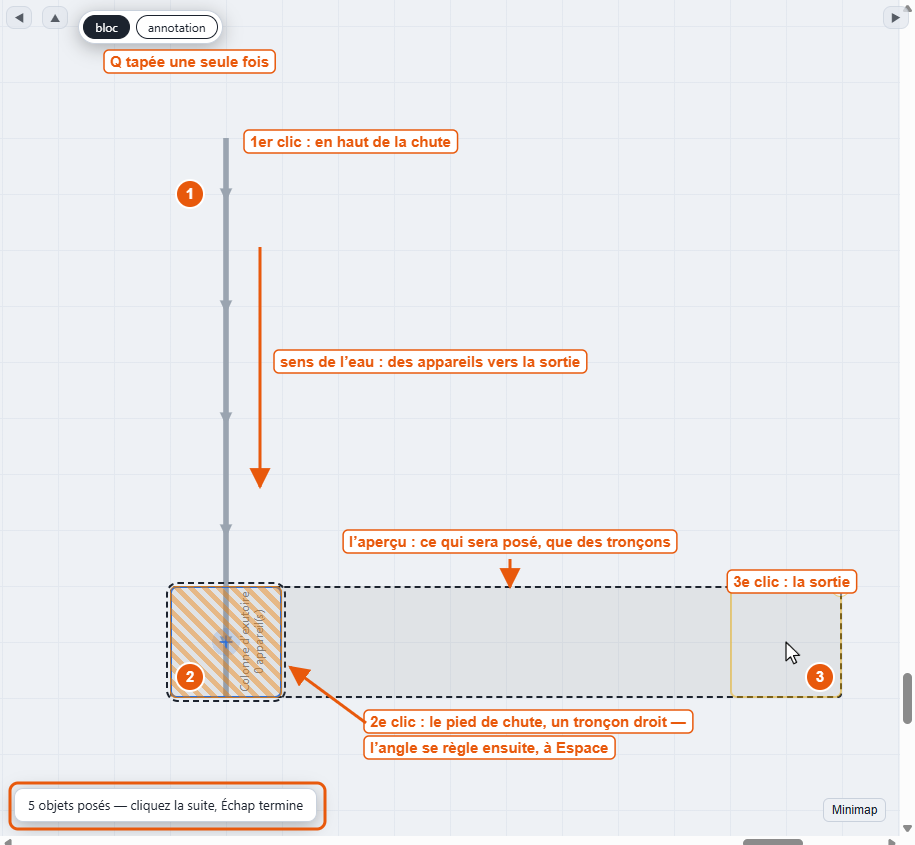

Le tracé Q : la chute posée, l'aperçu du collecteur avant le dernier clic
Capture 03 — Le tracé Q : la chute posée, l'aperçu du collecteur avant le dernier clic
⚠Tracez toujours dans le sens de l'eau : des appareils vers la sortie — c'est l'inverse des synoptiques d'alimentation, où l'on part de la production. Tracé à l'envers, de la sortie vers les appareils, le réseau serait construit à l'envers : chaque tronçon évacuerait vers celui dont il vient, et les cumuls d'appareils, donc les diamètres, seraient faux sans qu'aucune alarme ne le dise. En cas de doute : Ctrl+Z défait une ligne entière.

Pour aller plus loin : A5 — La touche Q, A8 — Enchaîner les lignes, et le coude qui se dessine seul, §5.2 — Les modes de tracé.

4Créer les piquages et le coude : la touche Espace

Un appareil se pique sur un nœud : c'est le seul bloc dont le dessin suit ce qui lui est raccordé — un té, une croix, un coude apparaissent sans rien choisir. Il en faut donc un en tête de chute, pour les deux pièces de l'étage, et un sur le collecteur pour chaque appareil du rez-de-chaussée. Il en faut un de plus au pied de chute : raccordé à la chute d'un côté et au collecteur de l'autre, un nœud s'y dessine en coude ; laissé en tronçon, le pied de chute resterait droit. L'exutoire, lui, n'a besoin de rien : la sortie du réseau est le dernier tronçon du collecteur, raccordé à rien, et c'est lui qui porte le diamètre de sortie.

  1. Cliquez sur le premier tronçon de la chute, en haut.
  2. Maj + clic sur le dernier tronçon de la chute, le pied de chute, puis sur le deuxième et le quatrième tronçon du collecteur (comptés depuis le pied de chute). Le panneau annonce 4 objets sélectionnés.
  3. Tapez Espace : les quatre tronçons deviennent des nœuds.

Le pied de chute se dessine en coude, tout seul ; les trois autres nœuds attendent leurs appareils. L'étiquette Exutoire — 0 appareil(s), au bout du collecteur, n'a pas bougé, et la synthèse nomme toujours la racine du réseau, Tronçon t10. Le diagnostic aligne une alarme orange par bloc, Aucun appareil ne transite par ce bloc : c'est normal, rien n'est encore raccordé.

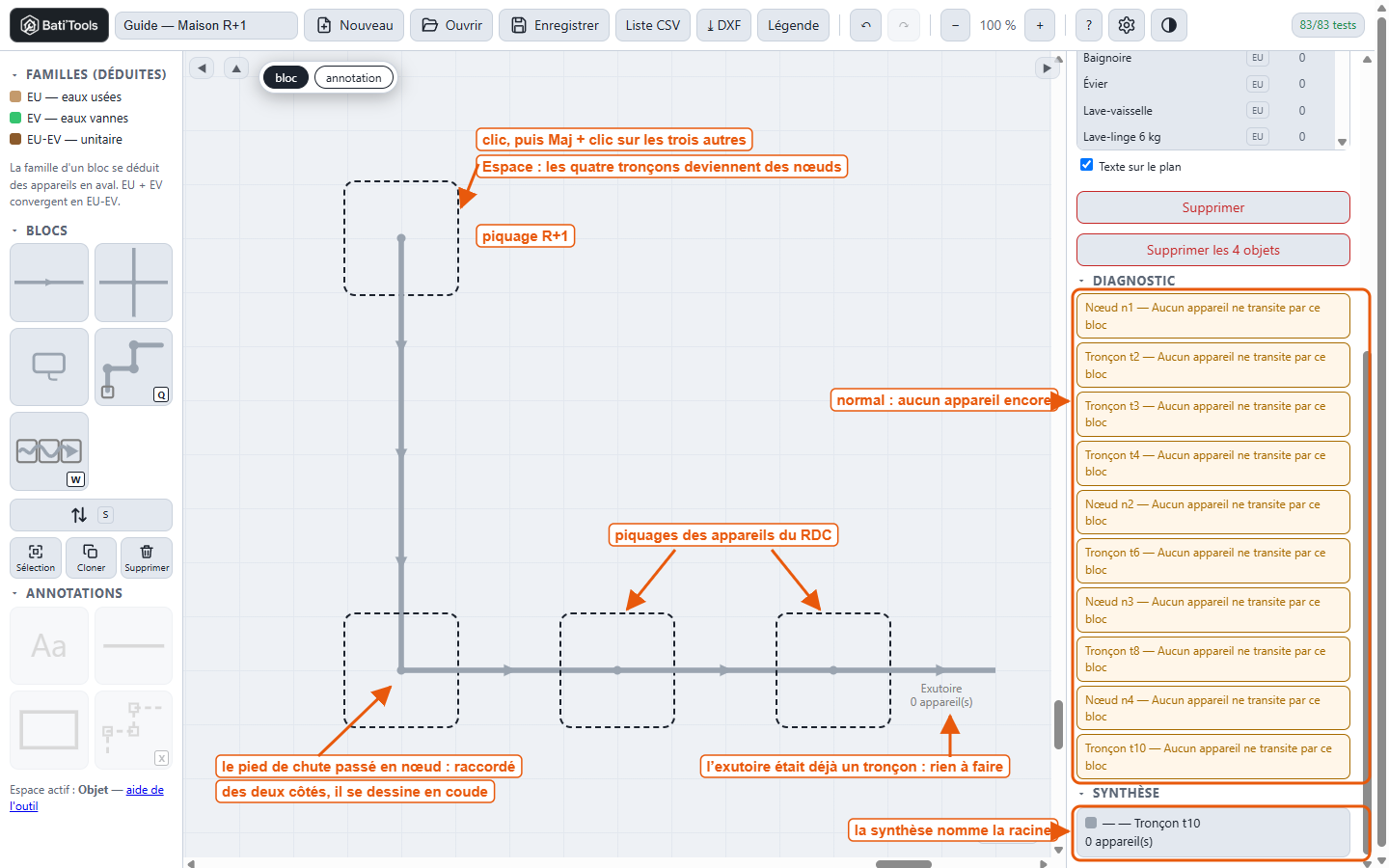

Trois piquages et le coude du pied de chute, d'un seul Espace
Capture 04 — Trois piquages et le coude du pied de chute, d'un seul Espace
✓Une ligne tracée à Q ne pose que des tronçons, le dernier compris : l'exutoire est prêt dès le tracé, et un angle laissé en tronçon reste droit. C'est Espace qui en fait un nœud, donc un coude. Le double-clic sur un tronçon ou un nœud ouvre la même bascule en roue, avec les sept formes ; toute la conversion ne coûte qu'un Ctrl+Z.

Pour aller plus loin : §5.1 — La touche Espace, A1 — La roue des sept formes, A8 — Enchaîner les lignes, et le coude qui se dessine seul, §0 — Le nœud et l'exutoire.

5Poser les terminaux et saisir leurs appareils

Le terminal est une zone d'appareils sanitaires — une salle de bains, une cuisine —, la feuille du réseau, et le seul bloc où l'on saisit quelque chose : une quantité par type d'appareil.

  1. Cliquez sur le symbole terminal de la palette, puis sur la case à gauche du nœud de tête de chute. Dans le panneau de droite, saisissez son nom : SdB étage, puis Tab pour valider.
  2. Même geste pour WC étage, à droite du même nœud, puis pour Cuisine et WC RDC, chacun juste au-dessus d'un nœud du collecteur. Chacun touche un seul nœud, et s'y raccorde tout seul : le nœud se dessine en té.
  3. Double-cliquez sur SdB étage : la roue des quantités s'ouvre, une pastille par appareil, le premier champ déjà sélectionné. Dans l'ordre de la roue : 2 lavabos, Tab, 1 douche, Tab, 1 baignoire, puis Entrée. Le pied de la roue annonce 4 appareils.
  4. Même saisie sur les trois autres : WC étage, 1 WC ; Cuisine, 1 évier et 1 lave-vaisselle ; WC RDC, 1 lavabo — le lave-mains — et 1 WC.

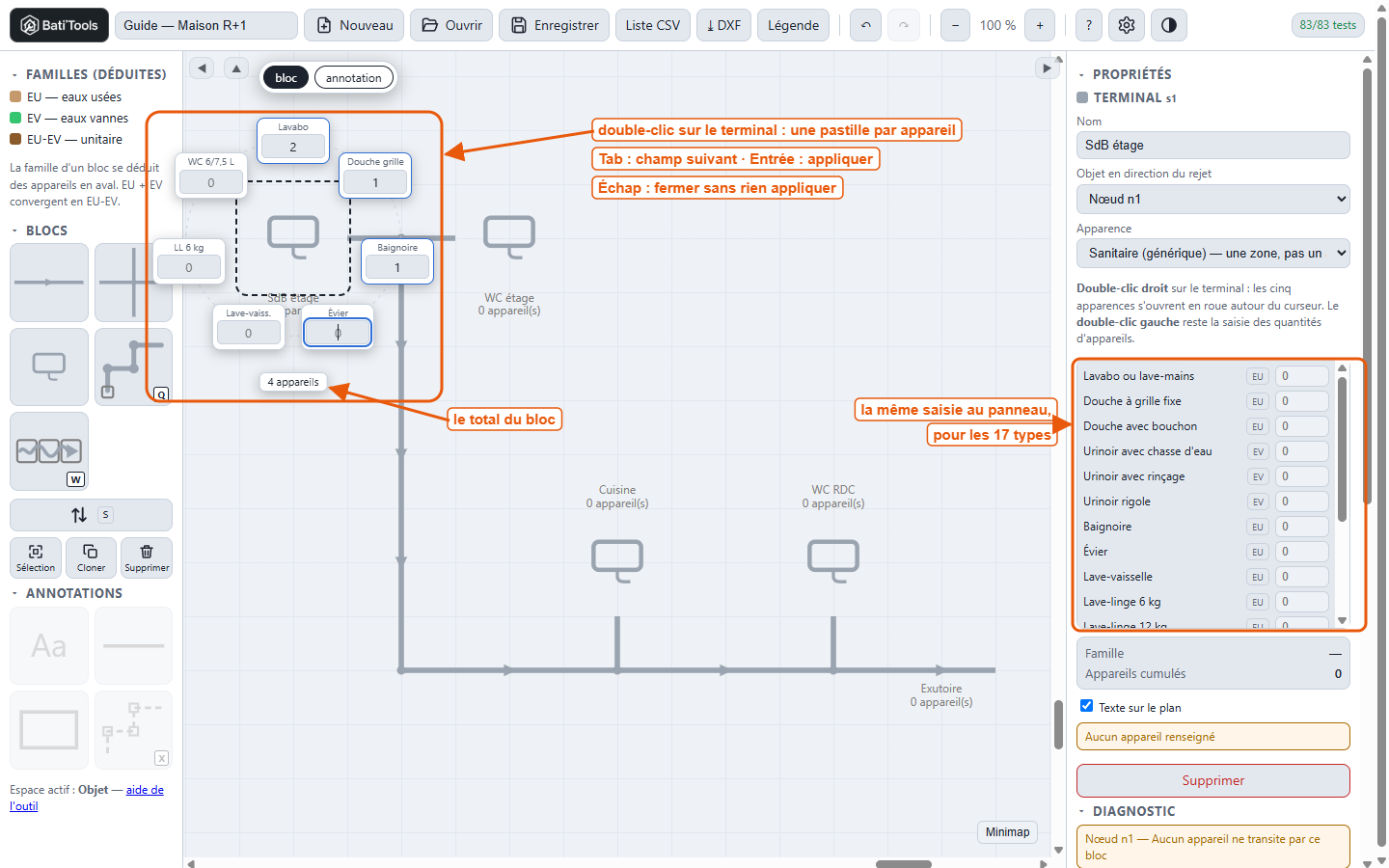

La roue des quantités, au double-clic sur un terminal
Capture 05 — La roue des quantités, au double-clic sur un terminal

Le réseau prend ses couleurs et ses diamètres : Ø DN75 le long de la chute, Ø DN100 sur le collecteur, et l'exutoire écrit Ø DN100 — 9 appareil(s) — 7,20 m³/h. Le diagnostic affiche Aucune alarme.

✓Un clic à l'extérieur de la roue applique aussi la saisie ; seule Échap ferme sans rien appliquer. Le double-clic droit sur un terminal change son dessin (siphon de sol, lavabo, douche, WC), sans rien changer au calcul.

Pour aller plus loin : A2 — La roue des quantités, A7 — La roue des apparences, §3 — Ajouter un bloc.

6Lire les familles : EU, EV et EU-EV

Vous n'avez choisi aucune famille : chaque type d'appareil relève des eaux usées ou des eaux vannes, et l'outil en déduit la couleur de chaque bloc. Regardez le plan :

Ce n'est pas une erreur : c'est une fusion, et le calcul en tient compte. La palette le rappelle en une ligne, sous les trois familles : « EU + EV convergent en EU-EV ».

✓Un WC de plus sur une zone qui n'avait que des lavabos, et toute la branche en aval passe d'EU à EU-EV : elle change de couleur, et son dimensionnement change de régime. Un bloc gris est un bloc par lequel aucun appareil ne passe encore.

Pour aller plus loin : §0 — La famille ne se choisit pas : elle se déduit des appareils.

7Raccorder un appareil éloigné

La buanderie de l'exemple n'est pas contre le collecteur : posée loin du réseau, elle n'a aucun voisin, et naît sans raccordement.

  1. Posez un terminal en diagonale du WC RDC, une case plus haut et une case plus à droite — aucune case ne le touche, nommez-le Buanderie et saisissez à la roue 1 lave-linge 6 kg.
  2. Sélectionnez-le : le panneau montre Objet en direction du rejet : (aucun — racine / exutoire). La buanderie est un réseau à elle seule, et la synthèse le dit par une seconde ligne, EU — Buanderie, 1 appareil(s), sans diamètre.

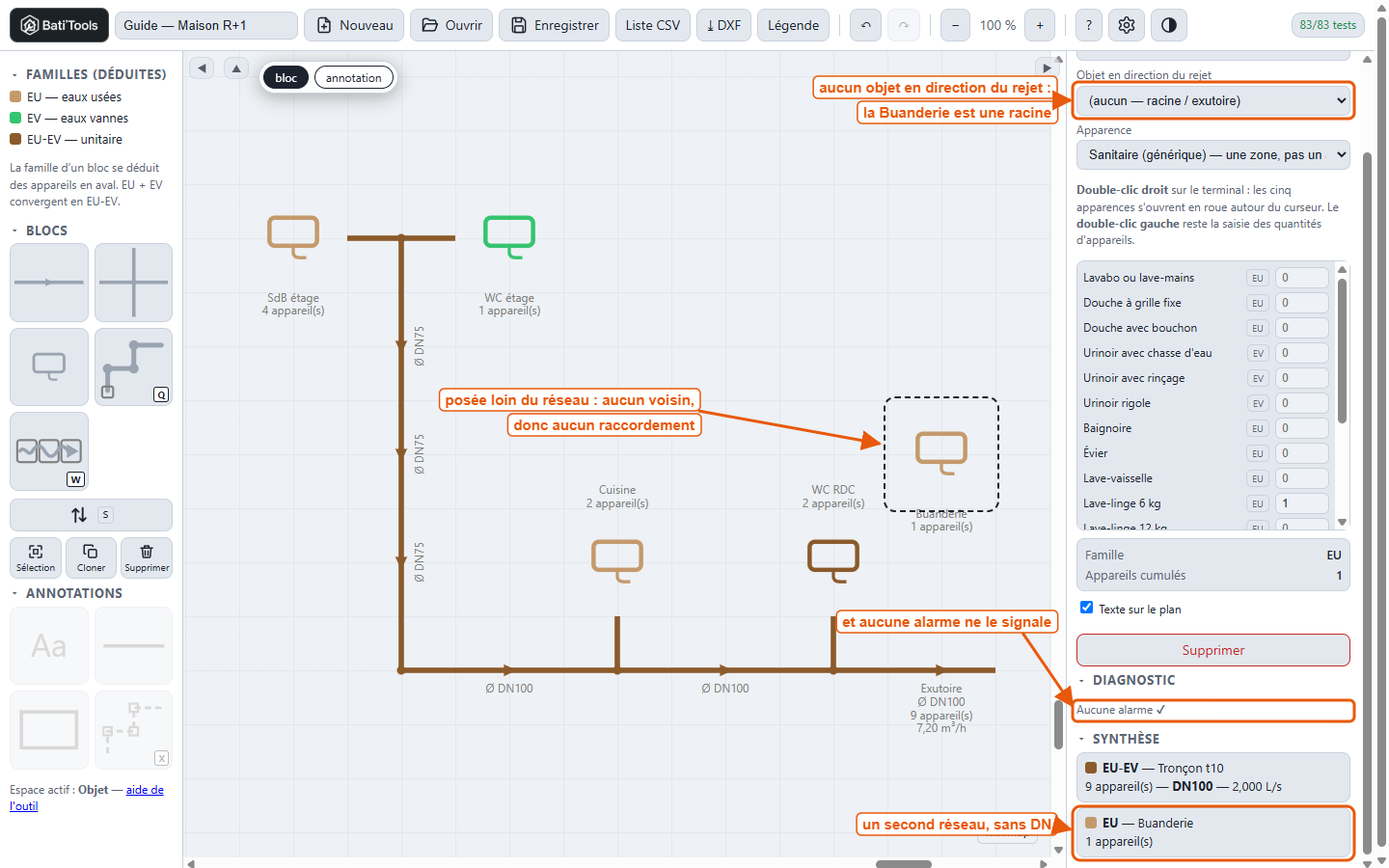

Un terminal posé loin du réseau : une racine à part
Capture 06 — Un terminal posé loin du réseau : une racine à part
⚠Aucune alarme ne signale un terminal resté seul : c'est la Synthèse qui le montre, par une ligne de trop. Vérifiez-la toujours avant d'exporter : une maison n'a qu'une sortie, la synthèse doit n'avoir qu'une ligne.
  1. La Buanderie sélectionnée, maintenez ALT : les blocs qui peuvent recevoir son évacuation — tous les tronçons et nœuds — s'encadrent et clignotent ; les terminaux s'éteignent, car rien ne s'évacue à travers un appareil.
  2. Toujours ALT maintenue, clic droit sur le nœud du WC RDC, sur le collecteur. Relâchez ALT.

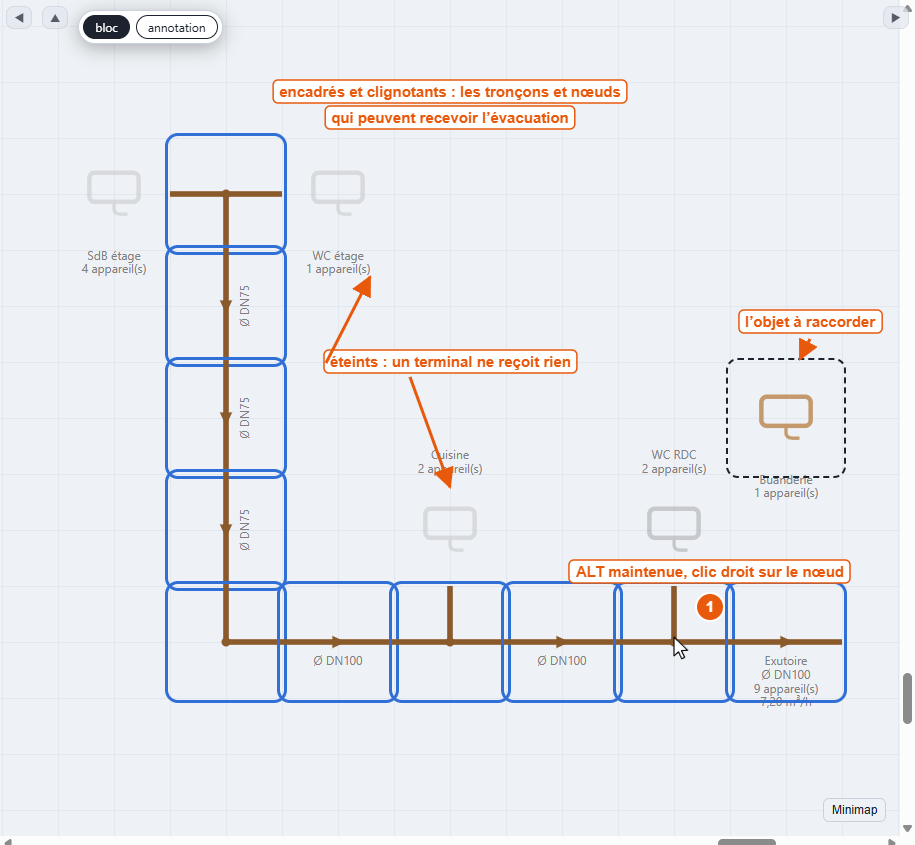

ALT maintenue : les blocs qui peuvent recevoir l'évacuation s'encadrent
Capture 07 — ALT maintenue : les blocs qui peuvent recevoir l'évacuation s'encadrent

Le bandeau annonce Buanderie → Nœud n4 : le lien se dessine en tiretés, du terminal vers le nœud — un raccordement n'a pas besoin que les cases se touchent. La synthèse revient à une seule ligne, et l'exutoire compte maintenant 10 appareil(s).

✓Deux autres chemins mènent au même résultat. Le select Objet en direction du rejet du panneau propose tous les blocs auxquels l'objet peut se raccorder. Et, pour un objet posé contre le bloc voulu, une flèche du clavier suffit : ↓ sur un terminal posé au-dessus de son nœud l'y raccorde. ALT + clic droit sur le fond du plan, lui, coupe le lien : l'objet redevient une racine.

Pour aller plus loin : A3 — ALT + clic droit, pour désigner l'objet en direction du rejet, A9 — La touche W, pour raccorder toute une file vers l'exutoire, §8 — Diagnostic et messages d'alarme.

8Lire les diamètres et les débits

  1. Cliquez sur l'exutoire, le dernier tronçon du collecteur, et regardez le bas du panneau.
  2. Famille EU-EV, Appareils cumulés 10 : tous les appareils de la maison passent par là. Réseau : Unitaire EU/EV.
  3. DN PVC : DN100 — c'est le matériau du projet, et le diamètre écrit sur le plan. Plus bas, DN Fonte (info) : DN100 aussi.
  4. Débit de calcul Qmax : 2,000 L/s, soit 7,20 m³/h dans l'unité du plan.

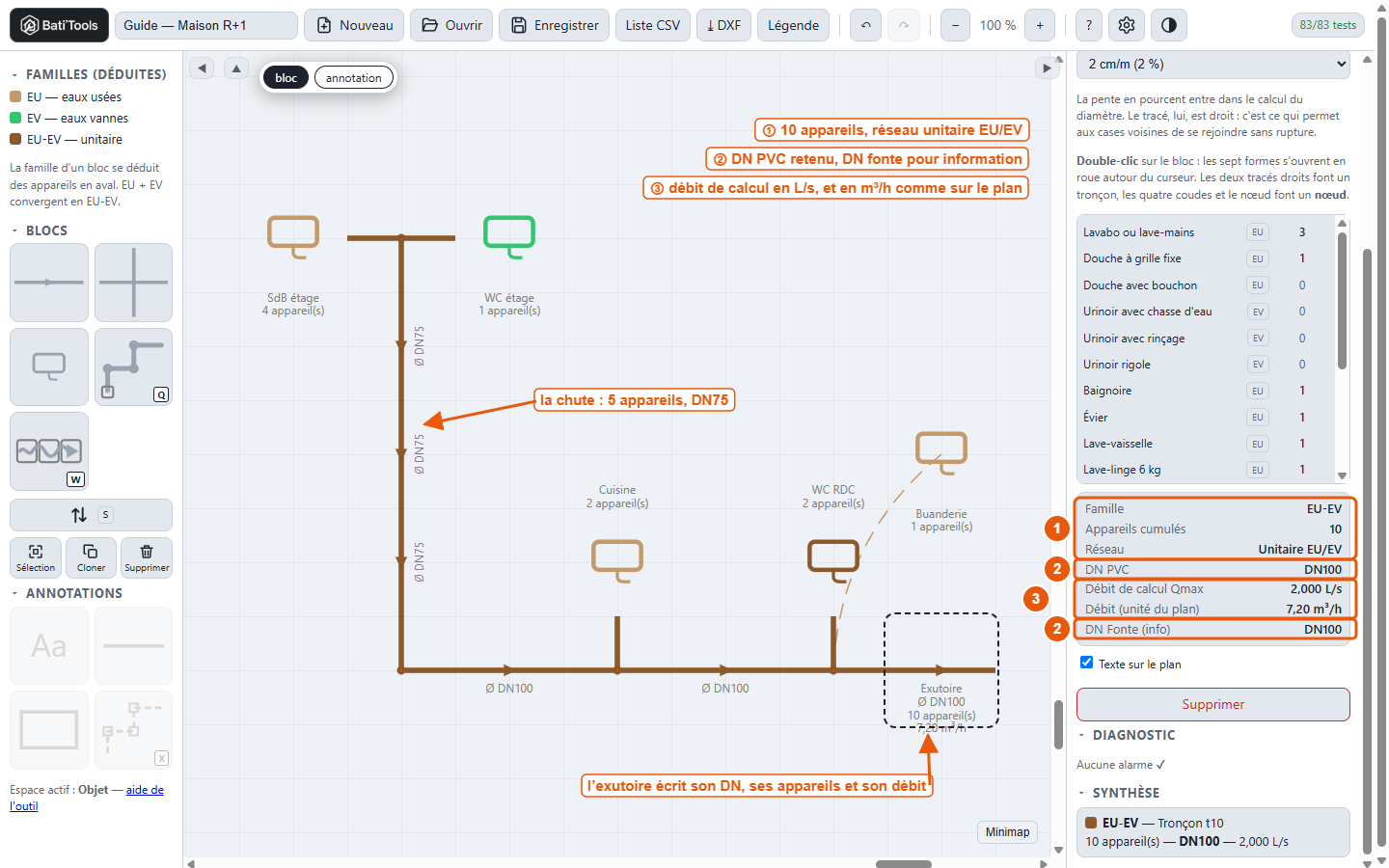

Les résultats de l'exutoire, et les diamètres écrits sur le plan
Capture 08 — Les résultats de l'exutoire, et les diamètres écrits sur le plan

Cliquez maintenant sur un tronçon de la chute : 5 appareils — ceux de l'étage —, DN75 en PVC, DN80 en fonte, et une ligne de plus, propre aux colonnes : Ø intérieur (colonne), 68 mm. La chute et le collecteur ne se lisent pas dans la même table : un tronçon vertical est une colonne, un tronçon horizontal un collecteur, qui porte en plus une pente — 2 cm/m par défaut, réglable au panneau à 1 ou 1,5 cm/m. Le régime et la pente entrent dans le calcul du diamètre ; le dessin, lui, reste droit.

✓Le débit est donné dans les deux unités : le plan écrit des m³/h, le panneau, la synthèse et la liste CSV parlent en L/s. Ce n'est pas une contradiction : 2,000 L/s, c'est 7,20 m³/h. Un diamètre affiché « … » attend simplement la réponse du service de calcul.

Pour aller plus loin : §7 — Ce que le panneau affiche en résultat, §0 — Ce que l'outil fait de ces quantités, §10 — Ce que l'outil ne fait pas.

9Annoter le plan

Textes et traits sont des annotations : ils n'entrent dans aucun calcul, et se travaillent dans leur propre mode d'édition.

  1. Cliquez sur le fond du plan, puis tapez S : vous passez en mode annotation. Le repère passe sur annotation et les blocs de la palette s'estompent.
  2. Cliquez sur le symbole texte (Aa) de la palette, puis sur le plan, dans le vide en haut à droite.
  3. Dans le panneau de droite, écrivez Maison R+1 — évacuations EU / EV dans Texte affiché, puis Tab pour valider. Si le texte n'est pas bien placé, faites-le glisser.
  4. Double-cliquez sur le texte : la roue d'annotation s'ouvre autour de lui (texte, gras, italique, souligné, encadré, hauteur, horizontal, vertical, par défaut). Cliquez sur Gras : la roue reste ouverte pendant qu'on règle ; un clic sur le fond la referme.
  5. Tapez S pour revenir en mode bloc.
  6. Cliquez sur Légende dans la barre d'outils : un tableau des objets présents se pose à côté du plan, et la vue se cadre sur lui.

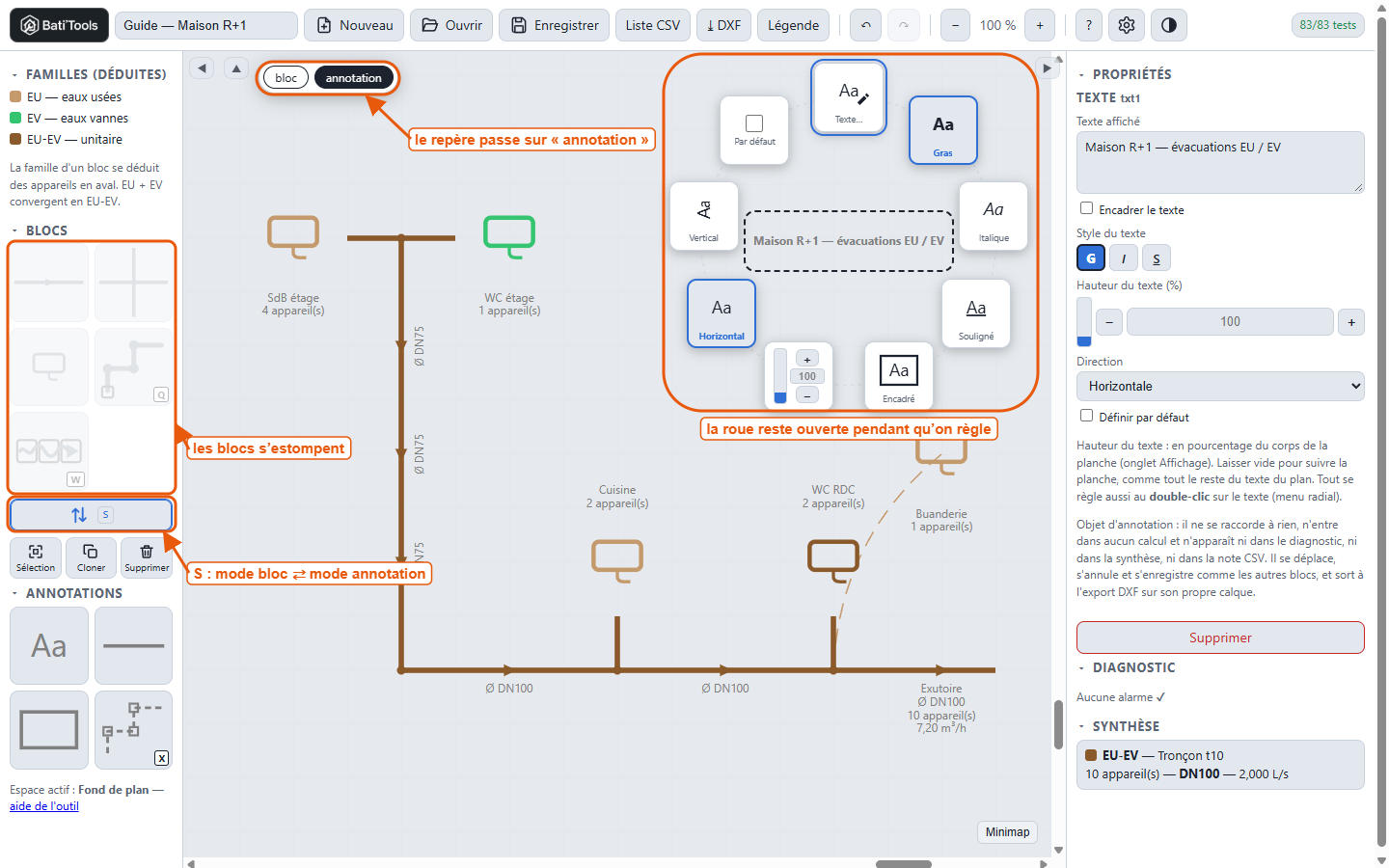

Le mode annotation : la roue d'un texte, blocs inactifs
Capture 09 — Le mode annotation : la roue d'un texte, blocs inactifs

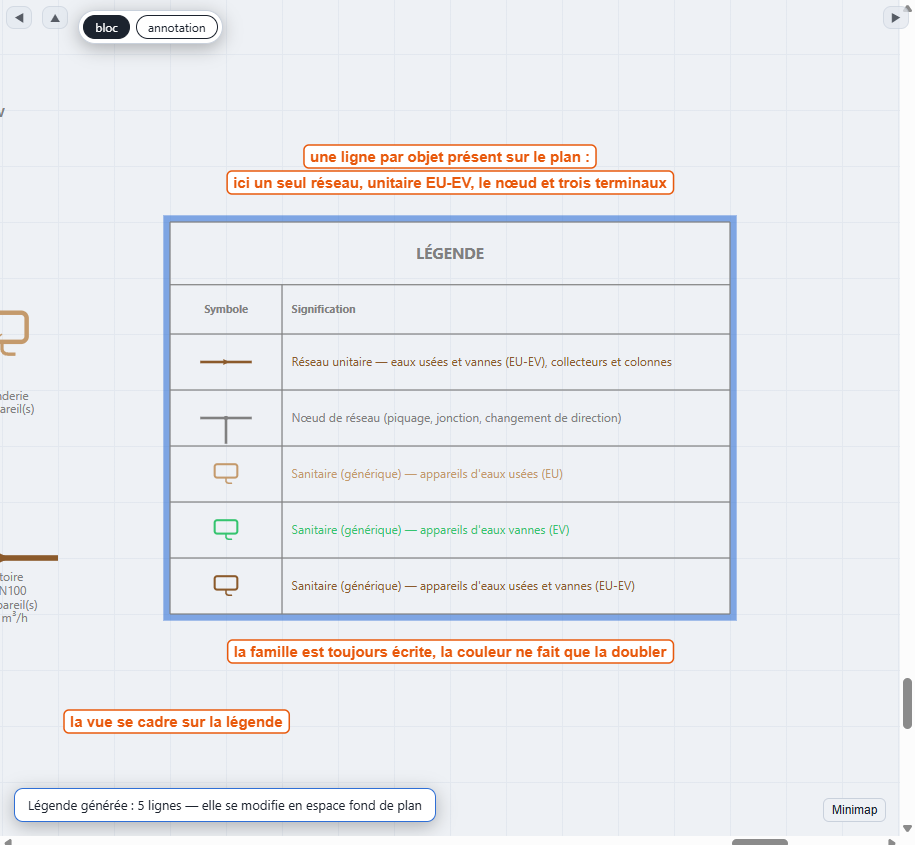

La légende générée d'après le plan
Capture 10 — La légende générée d'après le plan

La légende ne liste que ce qui est sur le plan : ici cinq lignes — le réseau unitaire EU-EV, le nœud, et le terminal trois fois, en eaux usées (EU), en eaux vannes (EV) et en eaux usées et vannes (EU-EV). Il n'y a pas de ligne pour un réseau EU ni pour un réseau EV : tous les tronçons de l'exemple sont unitaires. La famille est toujours écrite : la couleur ne porte jamais l'information toute seule. La légende est elle-même une annotation : elle se retouche en mode annotation, et un nouveau clic sur Légende la met à jour. Pour revenir au réseau, faites glisser le plan à la molette enfoncée, ou cliquez dans la minimap.

Pour aller plus loin : Documentation §2 — Les deux modes d'édition, A6 — La roue d'annotation, §9.2 — La légende.

10Enregistrer et exporter

Enregistrer
Télécharge le projet en .json sur votre poste (Guide — Maison R+1.json). C'est votre fichier de travail : Ouvrir le recharge tel quel, ou l'ajoute au projet ouvert.
Liste CSV
Une ligne par bloc — identifiant, type, famille, nom, appareils cumulés, direction, pente, forme d'un nœud, type de réseau, DN PVC, DN fonte, Ø intérieur, débit Qmax en L/s et en m³/h ; séparateur point-virgule. Les annotations n'y figurent pas.
⤓ DXF
Le plan tel qu'il est dessiné, rangé par calques (EUEV_EU_EV_RESEAU, EUEV_EU_RESEAU, EUEV_EU_SYMBOLE, EUEV_EV_SYMBOLE, EUEV_EU_EV_SYMBOLE, EUEV_TEXTE, EUEV_ANNOTATION, EUEV_LEGENDE), pour AutoCAD. Un compte rendu s'affiche quelques secondes à droite de la barre — ici 94 entités · 9 calques · 2700×1120 mm. Ce qui n'est pas écrit à l'écran ne part pas dans le fichier.

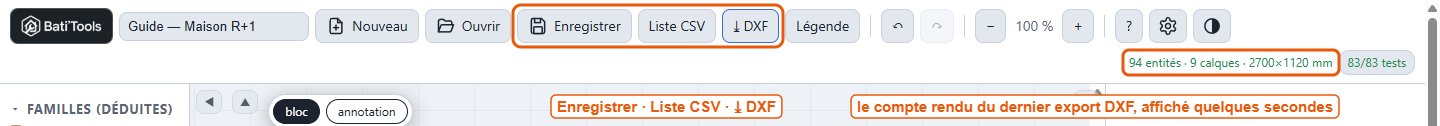

Les boutons Enregistrer, Liste CSV et DXF
Capture 11 — Les boutons Enregistrer, Liste CSV et DXF

Le fichier s'ouvre dans AutoCAD ou dans tout logiciel qui lit le DXF : on y retrouve le plan tel qu'il est dessiné à l'écran — symboles, réseau, étiquettes et légende —, chaque famille sur son calque.

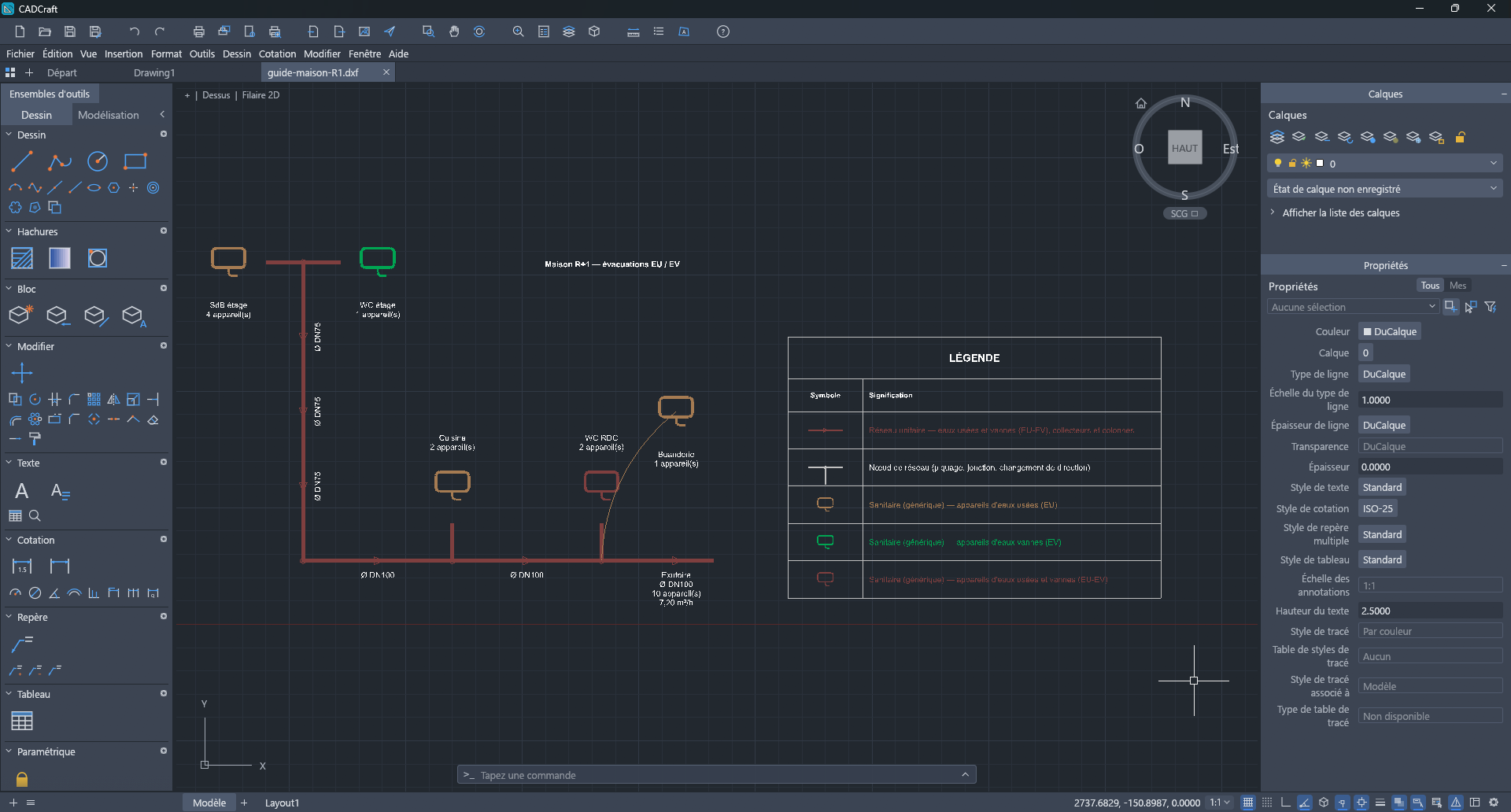

Le DXF de l'exemple « Maison R+1 » ouvert dans un logiciel de DAO
Capture 12 — Le DXF de l'exemple « Maison R+1 » ouvert dans un logiciel de DAO
⚠Le projet n'est enregistré ni sur le serveur ni dans le navigateur : à la prochaine ouverture, l'outil repart de son exemple. Pensez à enregistrer votre .json avant de fermer l'onglet.

Pour aller plus loin : Documentation §9 — Enregistrer, ouvrir, exporter, régler, §9.1 — Ajouter un projet au projet ouvert.

Aide-mémoire : les dix gestes à retenir

Clic sur un symbole, puis sur le plan
Poser un bloc ; contre un seul voisin, il s'y raccorde.
Q, un clic par angle, Échap
Tracer une suite de lignes de tronçons, des appareils vers la sortie : dans le sens de l'eau.
Espace
Tronçon ⇄ nœud : un piquage, ou le coude du pied de chute.
Double-clic sur un terminal
Saisir ses appareils — ils décident de sa famille.
Maj + clic
Ajouter au lot, pour traiter plusieurs blocs d'un coup.
ALT + clic droit sur un bloc
Raccorder la sélection à ce bloc, en direction du rejet.
W, clic côté appareils, clic côté exutoire
Raccorder d'un coup une file posée sans raccordements.
S
Mode bloc ⇄ mode annotation.
Molette / molette enfoncée
Zoomer / déplacer le plan.
Ctrl+Z
Annuler — 50 actions.

Toutes les touches sont rappelées dans l'aide de l'outil (bouton ? de la barre, ou F1). La documentation complète décrit chaque geste, mode par mode.
