Prise en main — Pertes de charge Aero PLUS

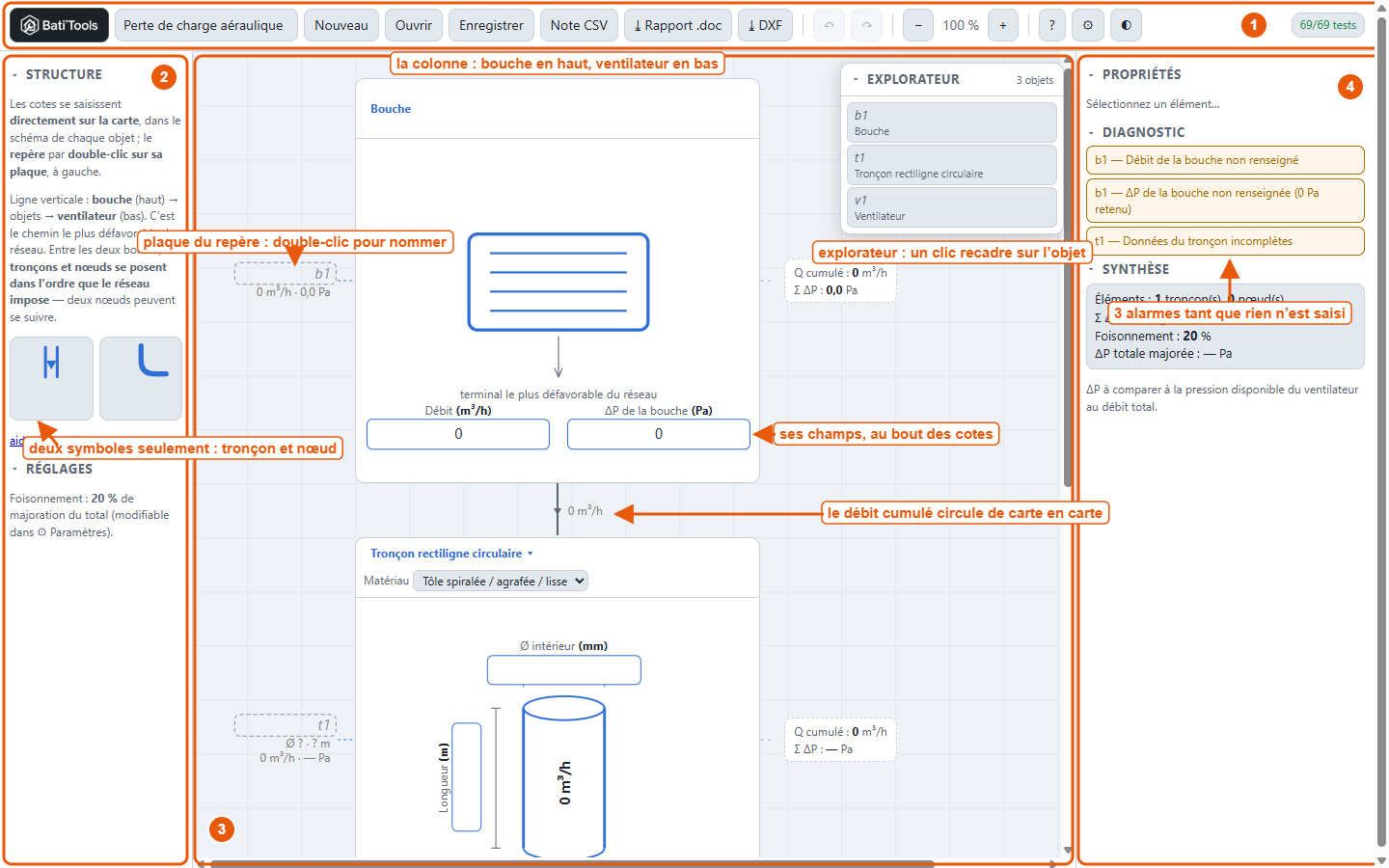

1Découvrir l'écran

Ouvrez l'outil : il présente une colonne d'exemple, Exemple extraction VMC. Cliquez sur Nouveau pour repartir d'une ligne vide — l'outil demande confirmation et télécharge d'abord une copie de secours de l'exemple. La ligne vide n'est pas vide : elle garde ses deux bornes, une bouche en haut et un ventilateur en bas, avec un tronçon entre les deux. Si la bouche n'est pas à l'écran, cliquez sur sa ligne dans l'explorateur : la vue se recadre sur elle. L'écran se partage en quatre zones :

1. la barre d'outils, en haut : nom du projet, Nouveau, Ouvrir, Enregistrer, les trois exports, annuler / rétablir, zoom, aide, paramètres, thème ;
2. la palette, à gauche : deux symboles seulement, le tronçon et le nœud, et le rappel du foisonnement ;
3. la colonne de cartes, au centre : une carte par objet, la plaque de son repère à gauche en pointillés, son cartouche à droite (débit cumulé, Σ ΔP), et entre deux cartes la liaison qui porte le débit qui y circule ; l'explorateur flotte en haut à droite ;
4. le panneau de droite : propriétés de l'objet sélectionné, diagnostic, synthèse.

Sur la ligne vide, le diagnostic affiche trois alarmes orange : le débit et la ΔP de la bouche ne sont pas renseignés, les données du tronçon sont incomplètes. Elles s'éteindront au fil de la saisie.

Pour aller plus loin : Documentation — Prise en main, l'intro — ce que l'outil détermine.

2Nommer le projet et vérifier le foisonnement

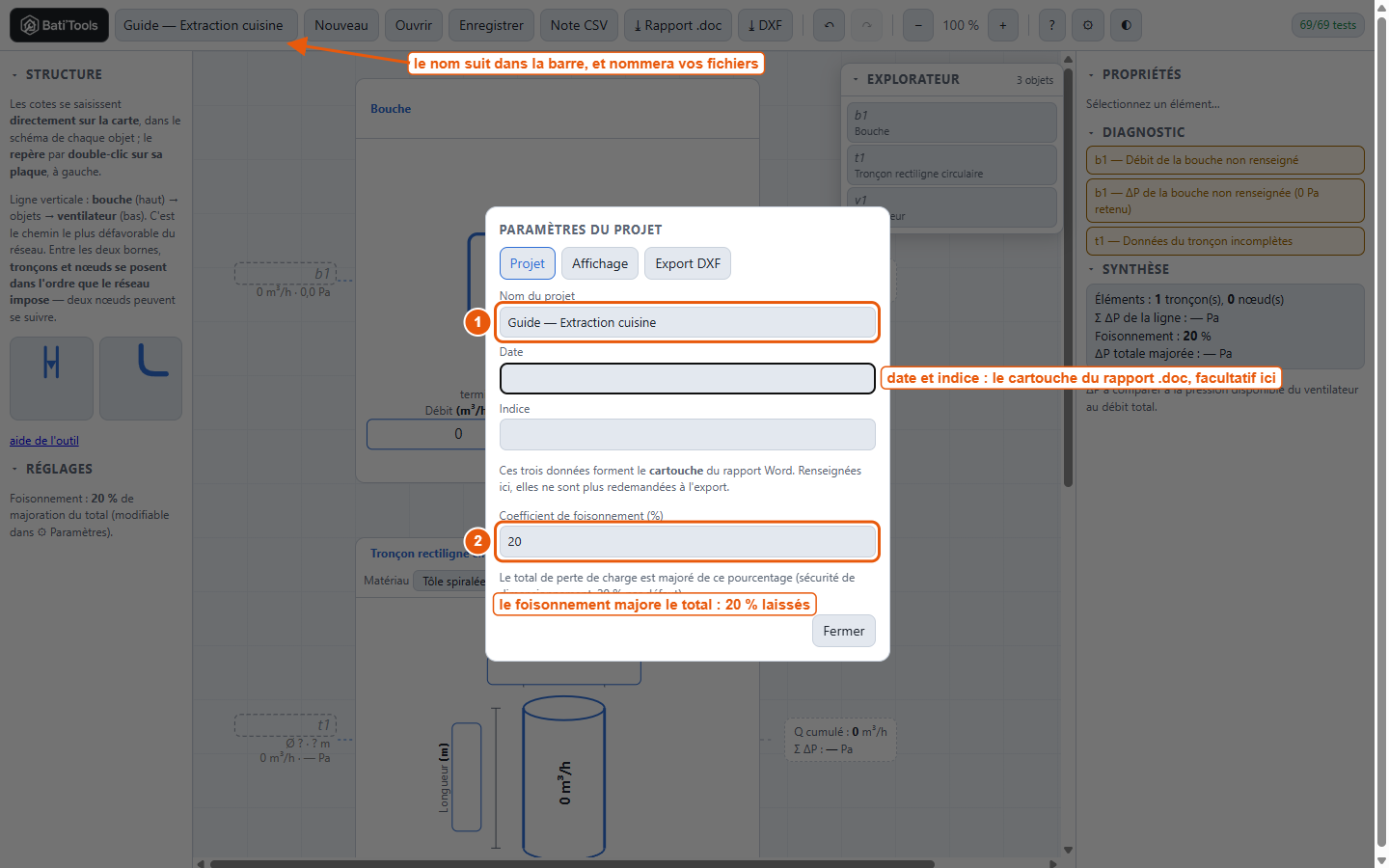

1. Cliquez sur ⚙, onglet Projet, et saisissez le Nom du projet : Guide — Extraction cuisine, puis Tab.
2. Laissez Date et Indice vides pour l'instant : l'outil les demandera au premier rapport, et ils s'enregistreront alors avec le projet.
3. Vérifiez le Coefficient de foisonnement : 20 %, la valeur d'un projet neuf. Puis Fermer.

Le nom apparaît dans la barre d'outils ; c'est aussi celui que prendront vos fichiers. Le foisonnement est une majoration de sécurité appliquée au total de la ligne : la synthèse affichera toujours les deux valeurs, Σ ΔP et ΔP totale majorée.

Pour aller plus loin : Documentation — Paramètres.

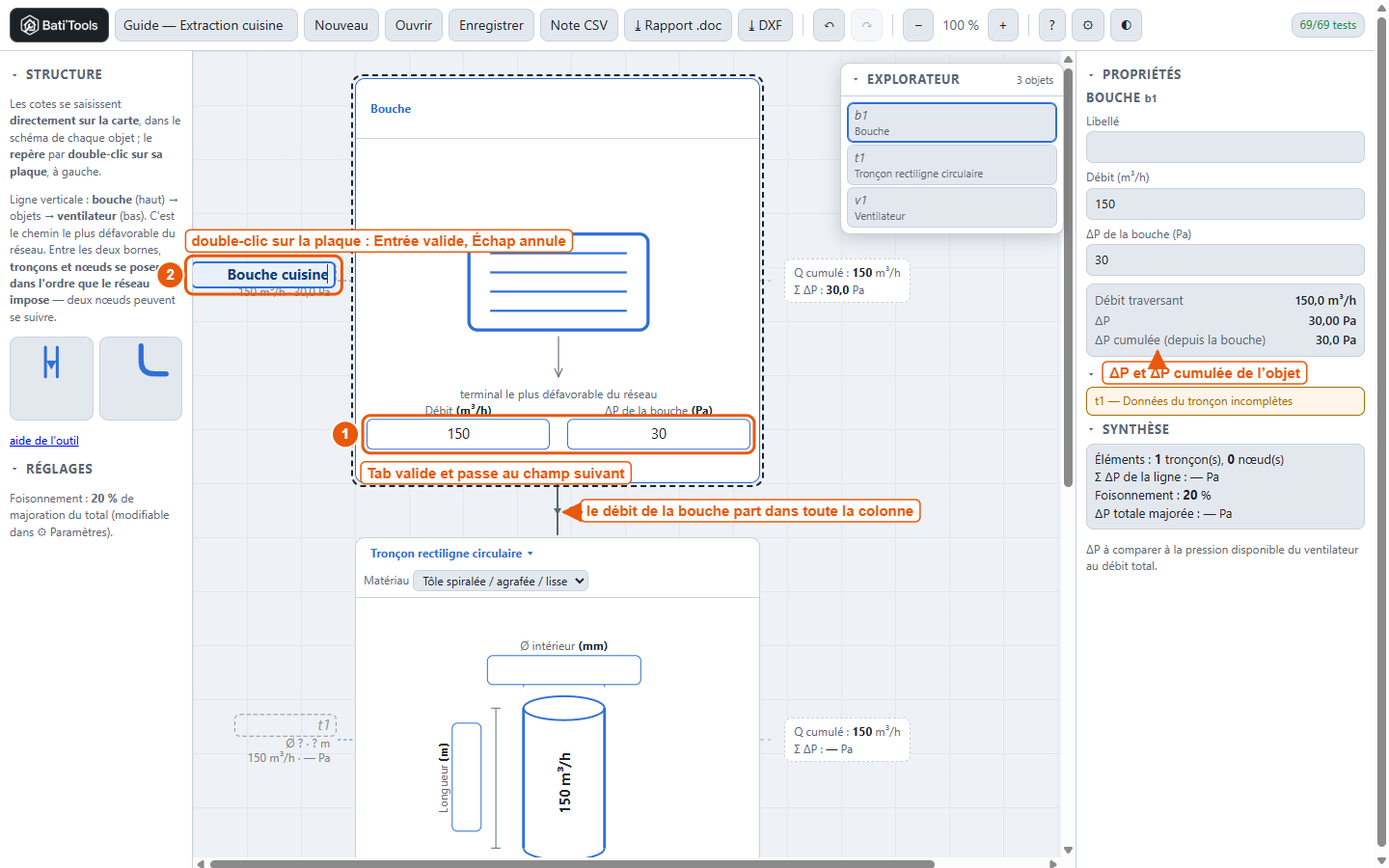

3Saisir la bouche et son repère

La bouche est le terminal le plus défavorable du réseau. Elle donne deux choses : le débit de départ, qui va circuler dans toute la colonne, et sa propre perte de charge, lue sur la fiche du constructeur, qui compte dans le total.

1. Cliquez dans le champ Débit (m³/h) de la carte de la bouche, tapez 150, puis Tab : la valeur s'applique et le curseur passe au champ suivant.
2. Tapez 30 dans ΔP de la bouche (Pa), puis Tab.
3. Double-cliquez sur la plaque en pointillés, à gauche de la carte : un champ s'ouvre à la même place. Tapez Bouche cuisine, puis Entrée.

La plaque écrit Bouche cuisine, et sous elle 150 m³/h · 30,0 Pa. La liaison sous la carte porte 150 m³/h : c'est ce qui entre dans l'objet suivant. Le panneau donne ΔP 30,00 Pa et ΔP cumulée 30,0 Pa. Il ne reste qu'une alarme, celle du tronçon.

Pour aller plus loin : Documentation — La carte de chaque objet, Le repère.

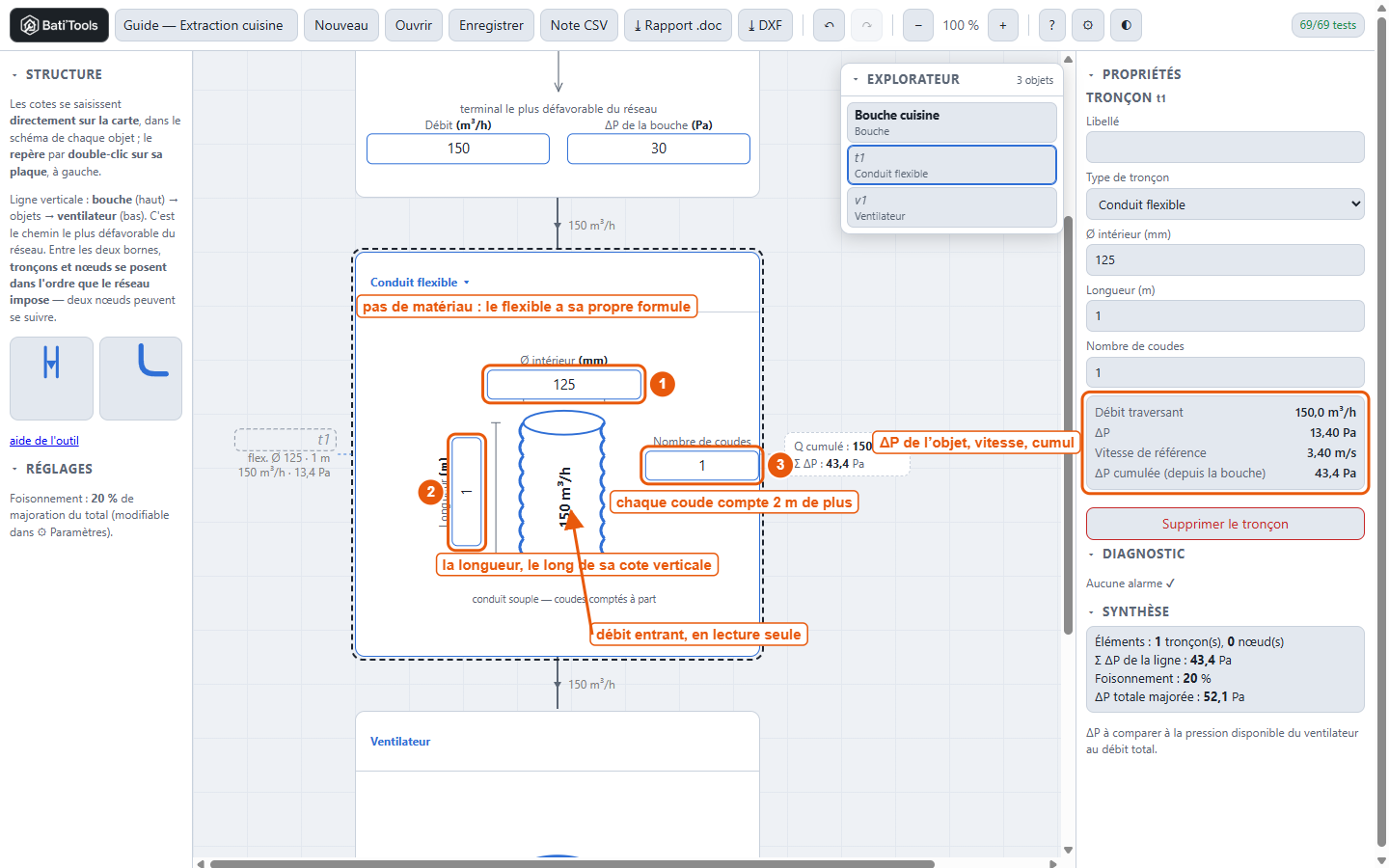

4Le premier tronçon : un conduit flexible

La ligne vide a déjà posé un tronçon sous la bouche, t1, de la forme par défaut : Tronçon rectiligne circulaire. La bouche de cuisine est raccordée par un conduit flexible : il faut changer sa forme.

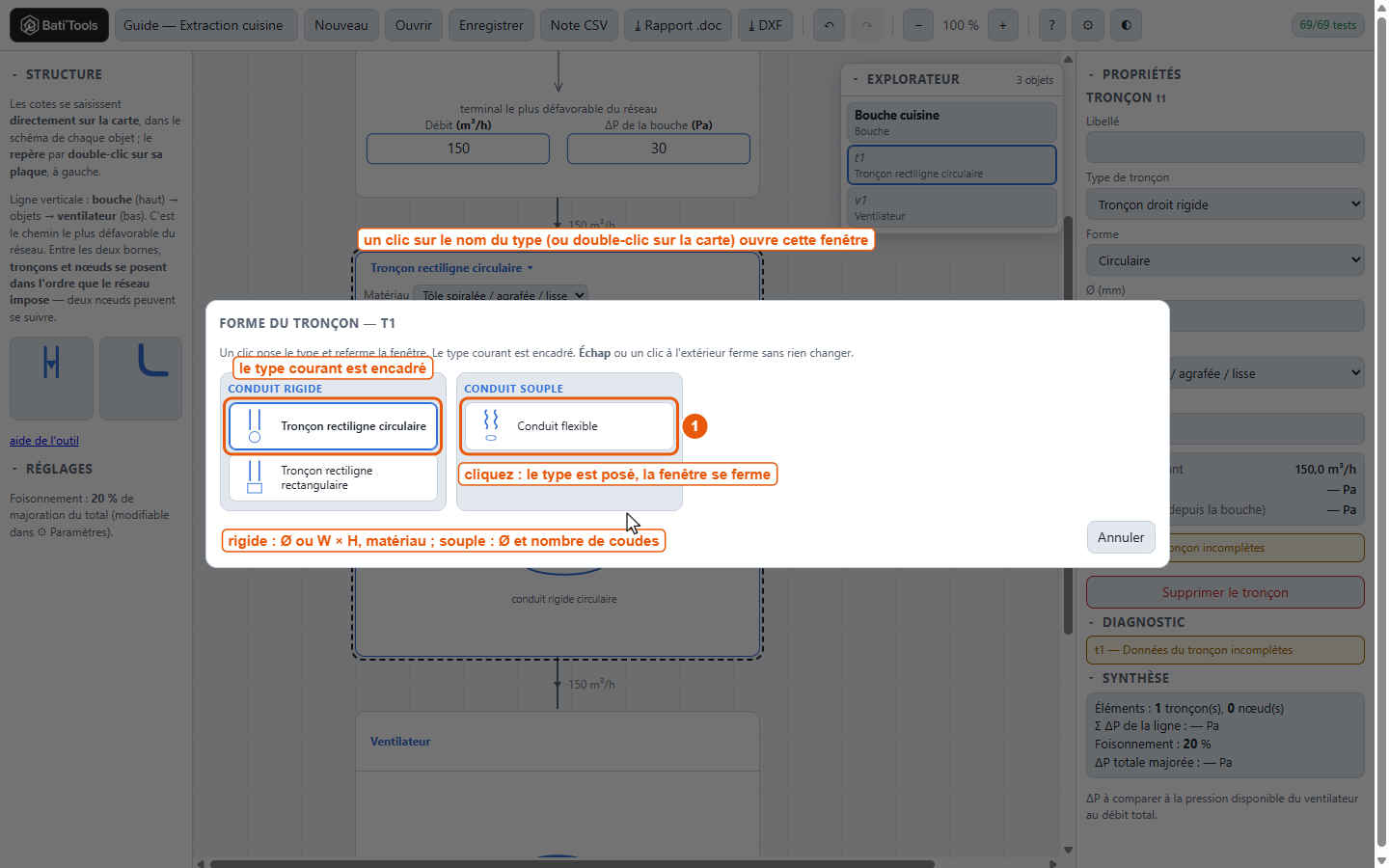

1. Dans la tête de la carte de t1, cliquez sur le nom du type, Tronçon rectiligne circulaire ▾ (ou double-cliquez n'importe où sur la carte) : la fenêtre Forme du tronçon s'ouvre. Elle propose trois formes : deux conduits rigides, rectiligne circulaire et rectiligne rectangulaire, et le conduit flexible. La forme courante est encadrée.
2. Cliquez sur Conduit flexible : la fenêtre se ferme, la carte se redessine en conduit ondulé. Échap aurait fermé sans rien changer.

3. Saisissez 125 dans Ø intérieur (mm), Tab.
4. La longueur se saisit à gauche du conduit, le long de sa cote verticale, dans un champ tourné comme un texte de cote : tapez 1, Tab.
5. Nombre de coudes : 1, Tab.

La dernière alarme s'éteint : Aucune alarme ✓. Le panneau donne ΔP 13,40 Pa, vitesse de référence 3,40 m/s, ΔP cumulée 43,4 Pa ; la synthèse écrit déjà Σ ΔP 43,4 Pa et ΔP totale majorée 52,1 Pa. La plaque résume le tronçon : flex. Ø 125 · 1 m. Dans le conduit, 150 m³/h est écrit à la verticale : c'est le débit entrant, en lecture seule, rappelé dans chaque carte sauf la bouche.

Pour aller plus loin : Documentation — Types, La carte de chaque objet, Méthode de calcul — tronçon rectiligne et conduit flexible.

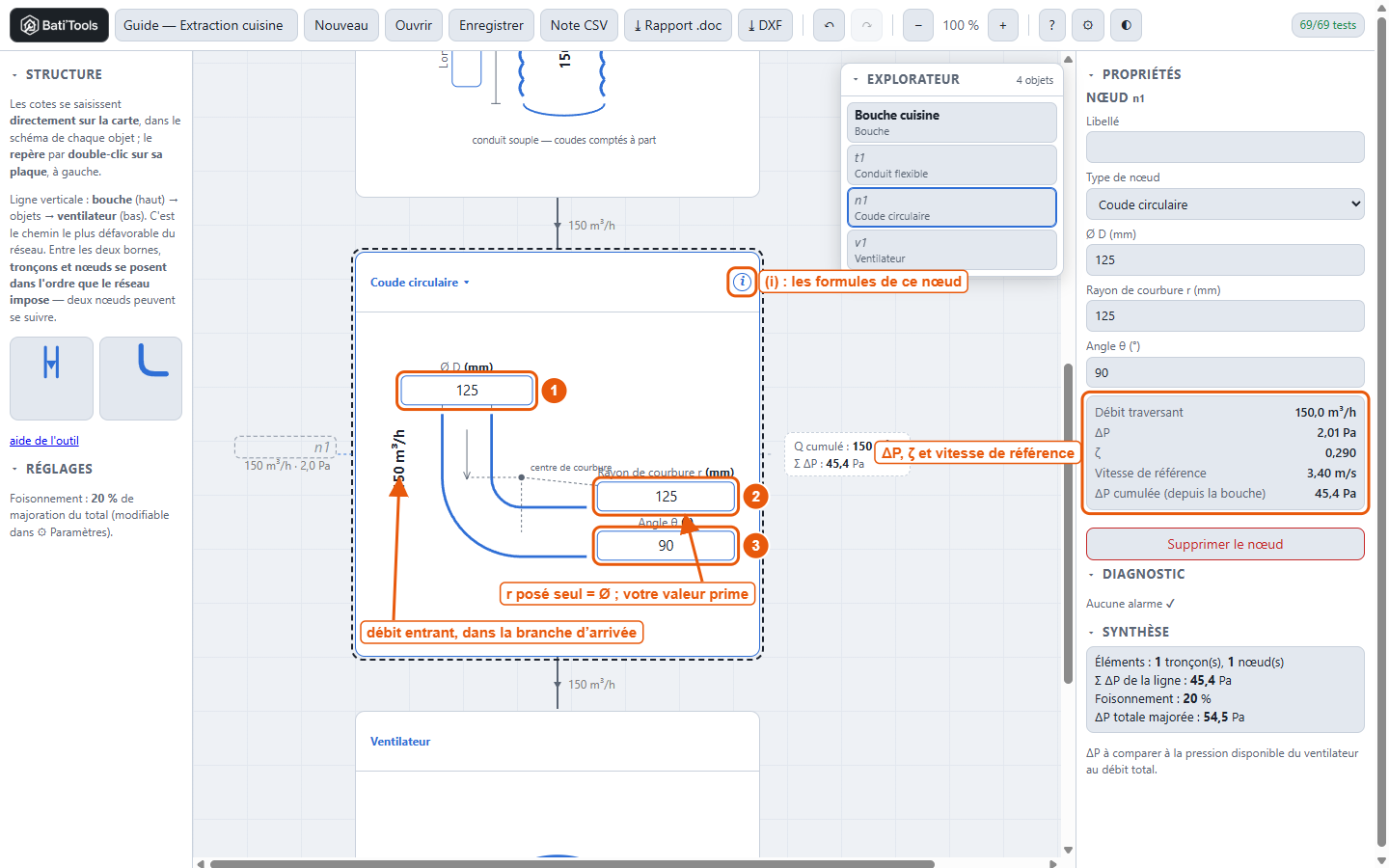

5Poser un nœud : le coude circulaire

Un nœud est une singularité : coude, transition, jonction, transformation, té-souche, ou composant du commerce. Il se pose depuis la palette, juste après l'objet sélectionné — sinon juste avant le ventilateur.

1. Le conduit flexible t1 est encore sélectionné (liseré pointillé) : sinon, cliquez sur sa carte, hors d'un champ.

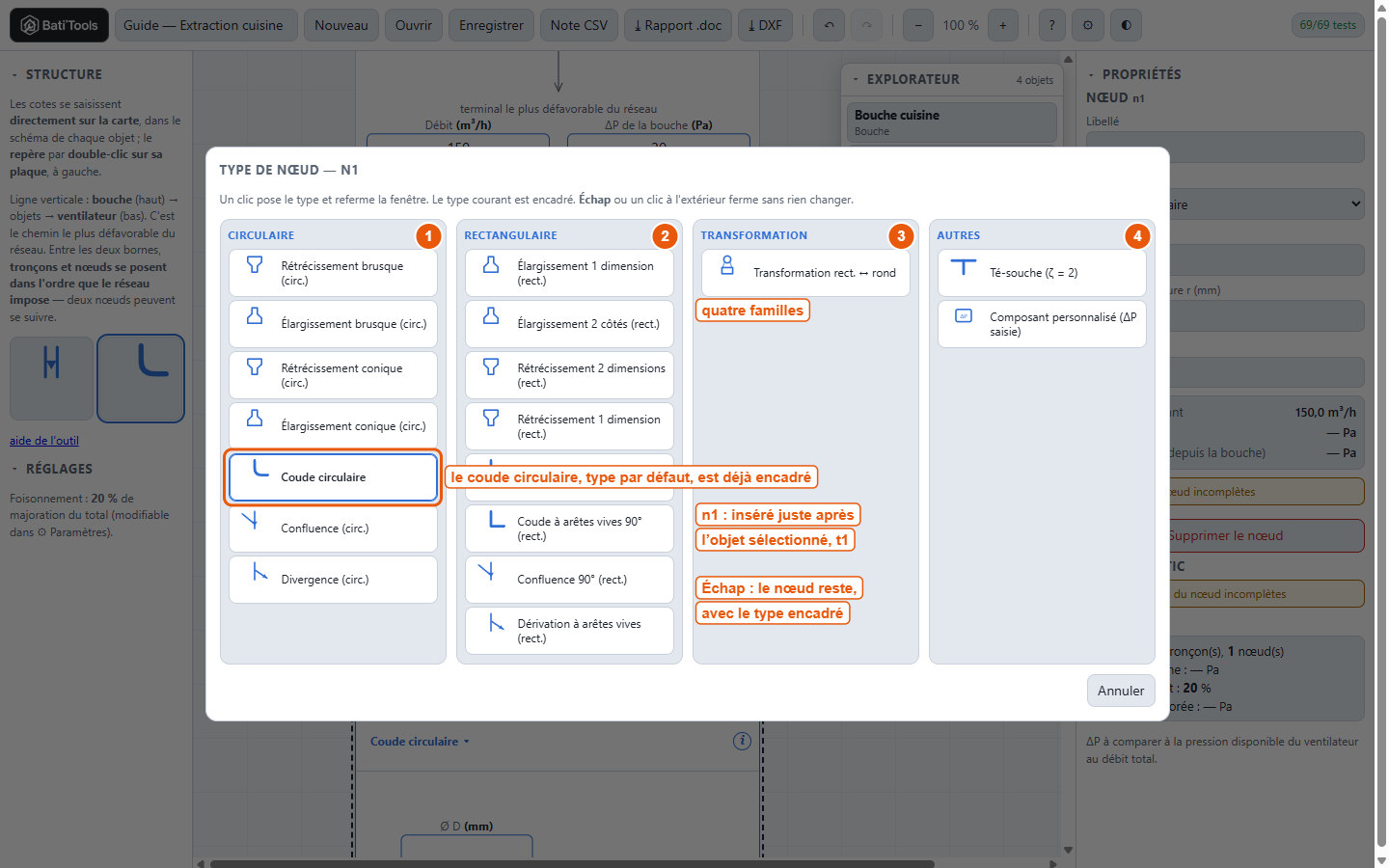

2. Cliquez sur le symbole nœud de la palette, le second. Le nœud n1 s'insère sous t1 et la fenêtre Type de nœud s'ouvre aussitôt : dix-huit types en quatre familles — Circulaire, Rectangulaire, Transformation, Autres. Le Coude circulaire, type par défaut, est déjà encadré.
3. Cliquez sur Coude circulaire : la fenêtre se ferme et le curseur est déjà dans le premier champ de la carte. Poser, choisir, saisir : trois gestes, sans passer par le panneau.

4. Tapez 125 dans Ø D (mm), Tab : le Rayon de courbure r s'écrit seul à 125, la valeur courante r = D. Vous pouvez le corriger ; votre valeur primera.
5. Passez le rayon avec Tab, tapez 90 dans Angle θ (°), Tab.

Le panneau donne ΔP 2,01 Pa, ζ 0,290, vitesse 3,40 m/s, ΔP cumulée 45,4 Pa. La tête de la carte porte un bouton rond (i) : les formules de ce nœud, que vous ouvrirez à l'étape 8. L'explorateur compte quatre objets.

Pour aller plus loin : Documentation — Palette, Types, Gestes.

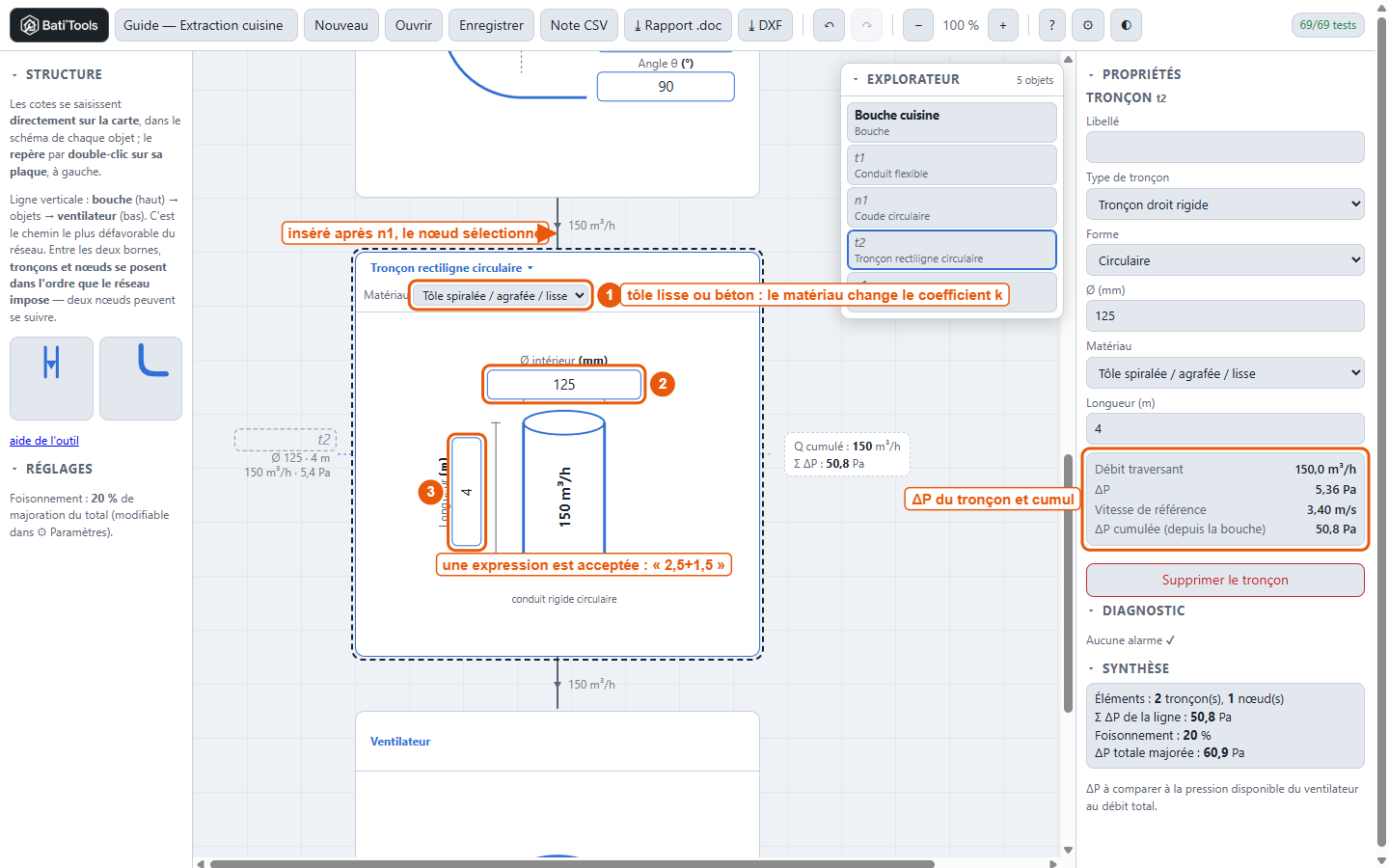

6Un tronçon rigide circulaire et son matériau

1. Le coude n1 sélectionné, cliquez sur le symbole tronçon de la palette, le premier : t2 s'insère sous le coude et la fenêtre des formes s'ouvre, Tronçon rectiligne circulaire encadré. Cliquez-le : le curseur va dans le champ du Ø.
2. Ø intérieur : 125, Tab ; Longueur : 4, Tab.
3. Regardez la tête de la carte : le matériau, Tôle spiralée / agrafée / lisse, s'y choisit dans une liste — l'autre choix est Conduit béton. Laissez la tôle.

ΔP 5,36 Pa, vitesse 3,40 m/s, ΔP cumulée 50,8 Pa ; synthèse Σ ΔP 50,8 Pa, majorée 60,9 Pa. La plaque écrit Ø 125 · 4 m.

Pour aller plus loin : Méthode de calcul — tronçon rectiligne, le coefficient k selon le matériau.

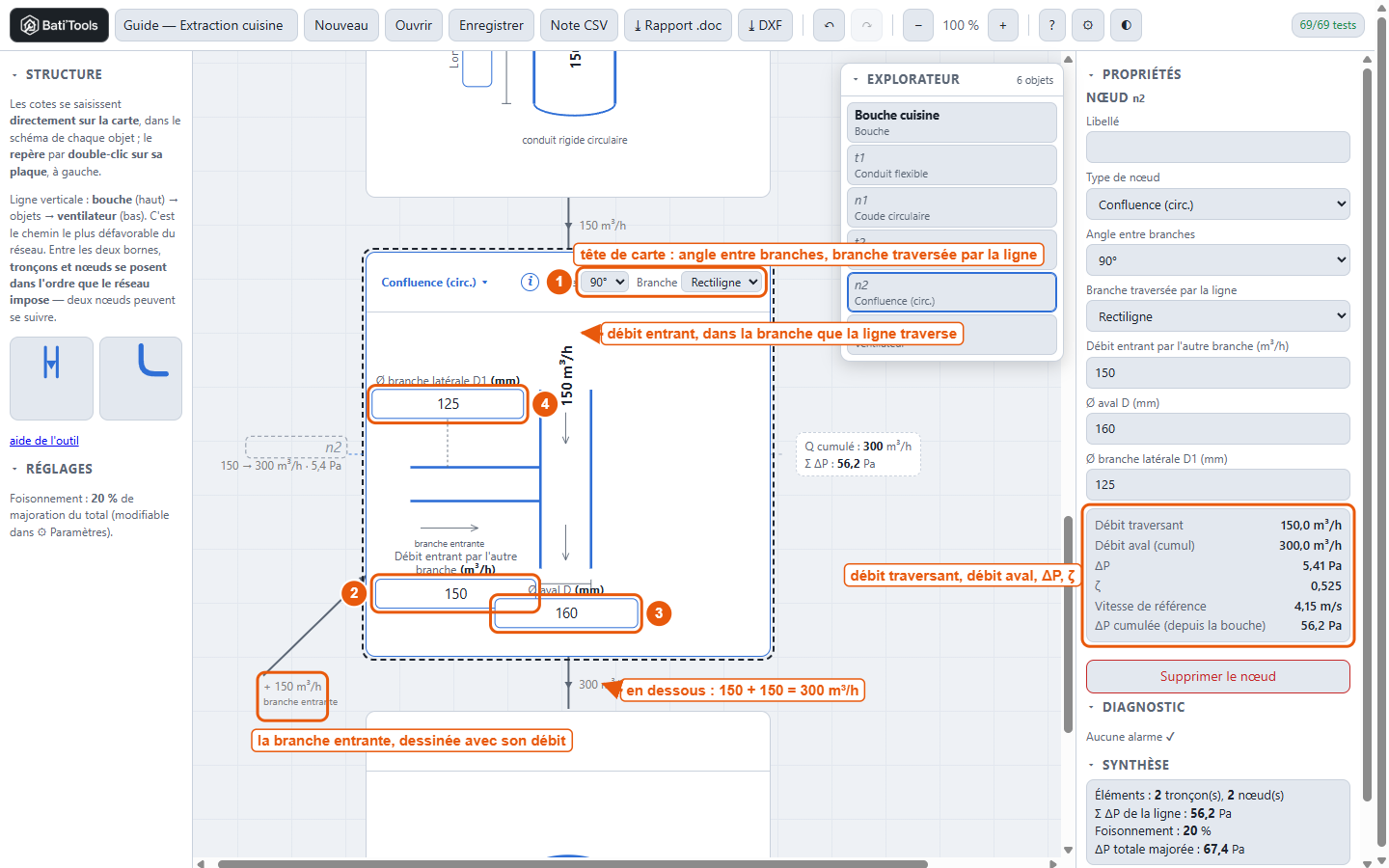

7La confluence : l'autre branche et le cumul du débit

Une autre bouche rejoint la ligne ici, par un té. Dans la colonne, c'est une confluence : la ligne la traverse par l'une de ses branches, et l'autre branche apporte un débit, qu'on saisit sur la carte. Tout ce qui est en dessous sera calculé avec le cumul.

1. Le tronçon t2 sélectionné, cliquez sur le symbole nœud, puis sur Confluence (circ.) dans la famille Circulaire.
2. La tête de la carte porte deux choix : Angle entre branches, 90° ou 45°, et Branche traversée par la ligne, Rectiligne ou Latérale. Gardez les deux valeurs par défaut : notre ligne passe tout droit, la branche latérale arrive à 90°.
3. Débit entrant par l'autre branche (m³/h) : 150, Tab. À 90°, ce champ et celui du Ø aval se touchent : cliquez dans la partie gauche du premier et la partie droite du second.
4. Ø aval D (mm) : 160, Tab ; Ø branche latérale D1 (mm) : 125, Tab.

À gauche de la carte, l'outil dessine la branche entrante avec + 150 m³/h ; tant que ce débit n'est pas saisi, elle dit branche : débit à saisir. La liaison sous la carte passe à 300 m³/h. Le panneau donne Débit traversant 150,0, Débit aval (cumul) 300,0 m³/h, ΔP 5,41 Pa, ζ 0,525, vitesse 4,15 m/s, ΔP cumulée 56,2 Pa. La plaque écrit 150 → 300 m³/h · 5,4 Pa.

Pour aller plus loin : Documentation — Le cheminement du débit, Les coefficients ζ — confluence (circ.), les quatre cas.

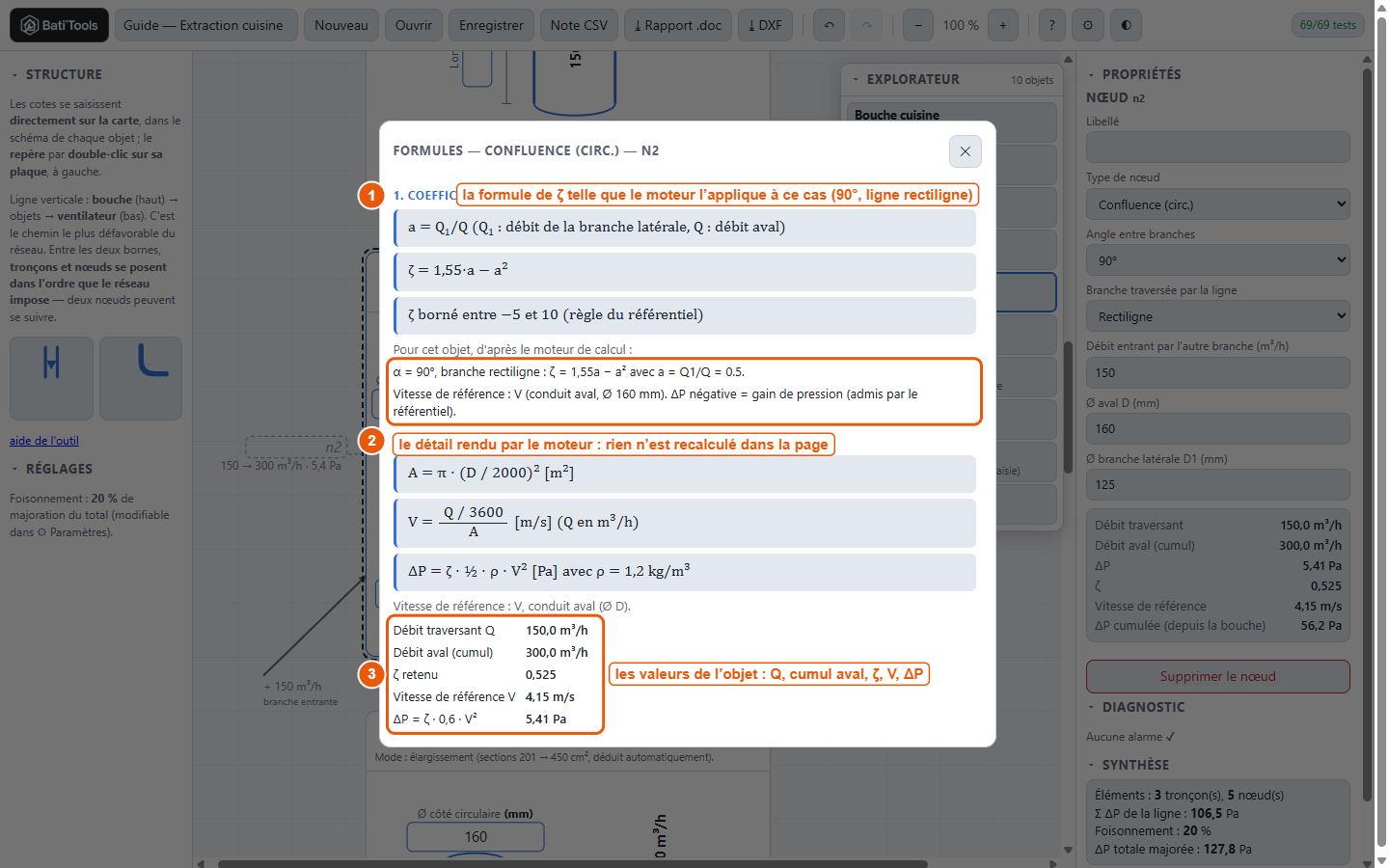

8Lire les formules d'un nœud : le (i)

1. Cliquez sur le bouton rond (i) dans la tête de la carte de la confluence.
2. La fenêtre Formules — Confluence (circ.) — n2 s'ouvre en trois parties : 1. la formule de ζ telle que le moteur l'applique à ce cas — ici a = Q₁/Q, ζ = 1,55·a − a², ζ borné entre −5 et 10 —, suivie du détail rendu par le moteur (a = 0.5, vitesse de référence conduit aval Ø 160) ; 2. la perte de charge à partir du débit et de ζ : A, V, ΔP = ζ·½·ρ·V² avec ρ = 1,2 kg/m³ ; 3. les valeurs de l'objet : Q 150,0, cumul aval 300,0 m³/h, ζ 0,525, V 4,15 m/s, ΔP 5,41 Pa.
3. Échap, ou un clic hors de la fenêtre, la ferme.

Pour aller plus loin : Documentation — Le (i) des formules, Méthode de calcul et tableau des ζ.

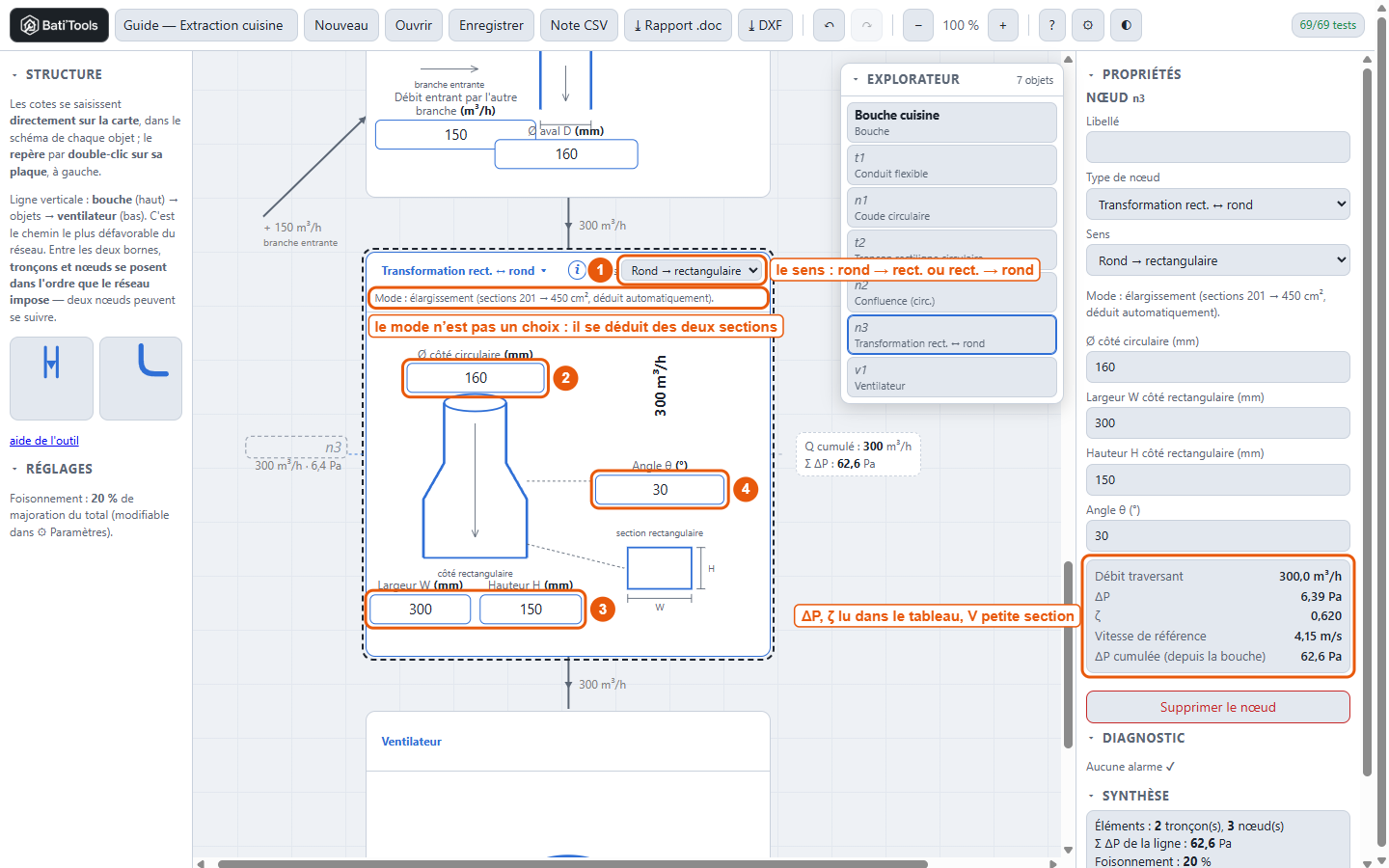

9Passer en rectangulaire : la transformation

Après le té, le réseau continue en conduit rectangulaire 300 × 150. Le passage du rond au rectangulaire est un nœud à part, la transformation, dont le mode — élargissement ou rétrécissement — n'est pas un choix : il se déduit des deux sections.

1. La confluence sélectionnée, symbole nœud, puis Transformation rect. ↔ rond.
2. Tête de la carte : Sens Rond → rectangulaire, le défaut, est le bon. Sous la tête, une ligne dit Mode : déduit des sections dès que Ø, W et H sont saisis.
3. Ø côté circulaire : 160, Tab ; Largeur W : 300, Tab ; Hauteur H : 150, Tab ; Angle θ : 30, Tab.

La ligne de mode écrit Mode : élargissement (sections 201 → 450 cm², déduit automatiquement), et le dessin de la carte s'évase. Le panneau donne ΔP 6,39 Pa, ζ 0,620, vitesse 4,15 m/s — celle de la petite section —, ΔP cumulée 62,6 Pa ; le débit traversant est maintenant 300,0 m³/h.

Pour aller plus loin : Les coefficients ζ — Transformation rect. ↔ rond.

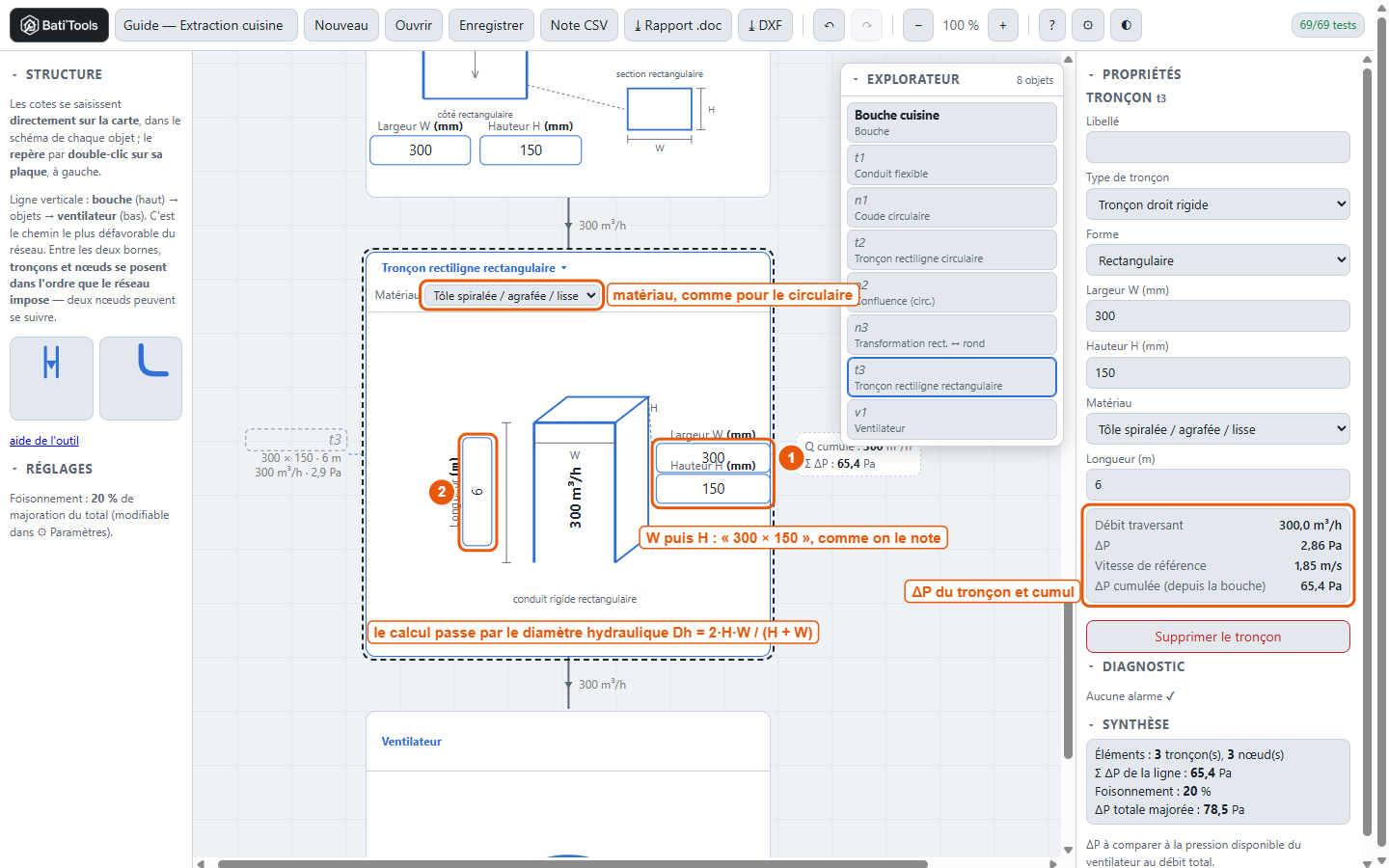

10Tronçon et coude rectangulaires

1. La transformation sélectionnée, symbole tronçon, puis Tronçon rectiligne rectangulaire.
2. Les cotes de section sont à droite, la largeur avant la hauteur, comme on note un conduit : Largeur W 300, Tab, Hauteur H 150, Tab. Puis la Longueur, à gauche : 6, Tab. Le matériau est dans la tête, comme pour le circulaire.

ΔP 2,86 Pa, vitesse 1,85 m/s, ΔP cumulée 65,4 Pa. La plaque écrit 300 × 150 · 6 m.

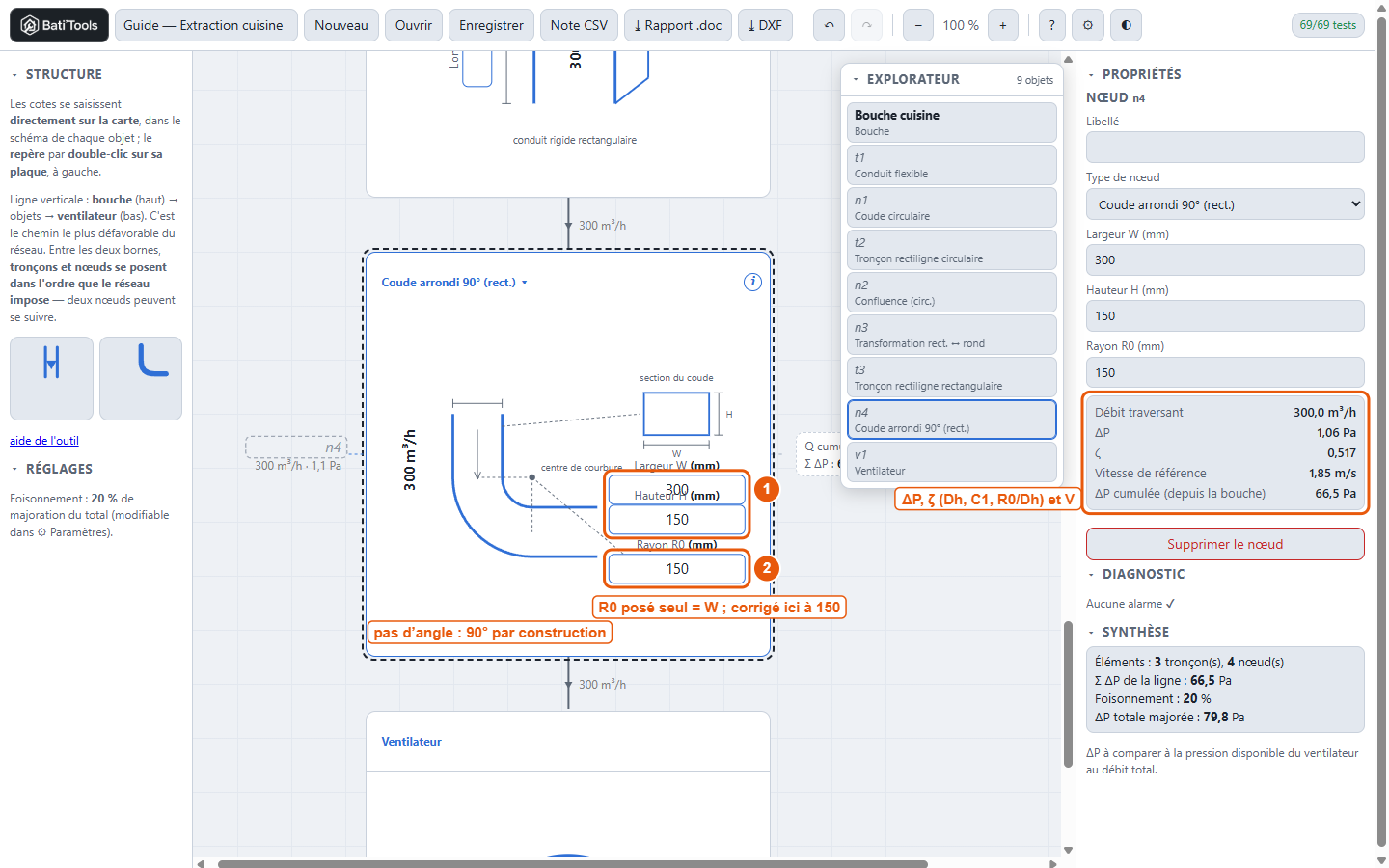

3. Le tronçon t3 sélectionné, symbole nœud, puis Coude arrondi 90° (rect.) dans la famille Rectangulaire.
4. Largeur W 300, Tab : le Rayon R0 s'écrit seul à 300, la largeur. Hauteur H 150, Tab. Puis corrigez le rayon : 150, Tab. Pas d'angle : ce coude est à 90° par construction.

ΔP 1,06 Pa, ζ 0,517, vitesse 1,85 m/s, ΔP cumulée 66,5 Pa.

Pour aller plus loin : Les coefficients ζ — coude arrondi 90° (rect.) : Dh, C1, R0/Dh.

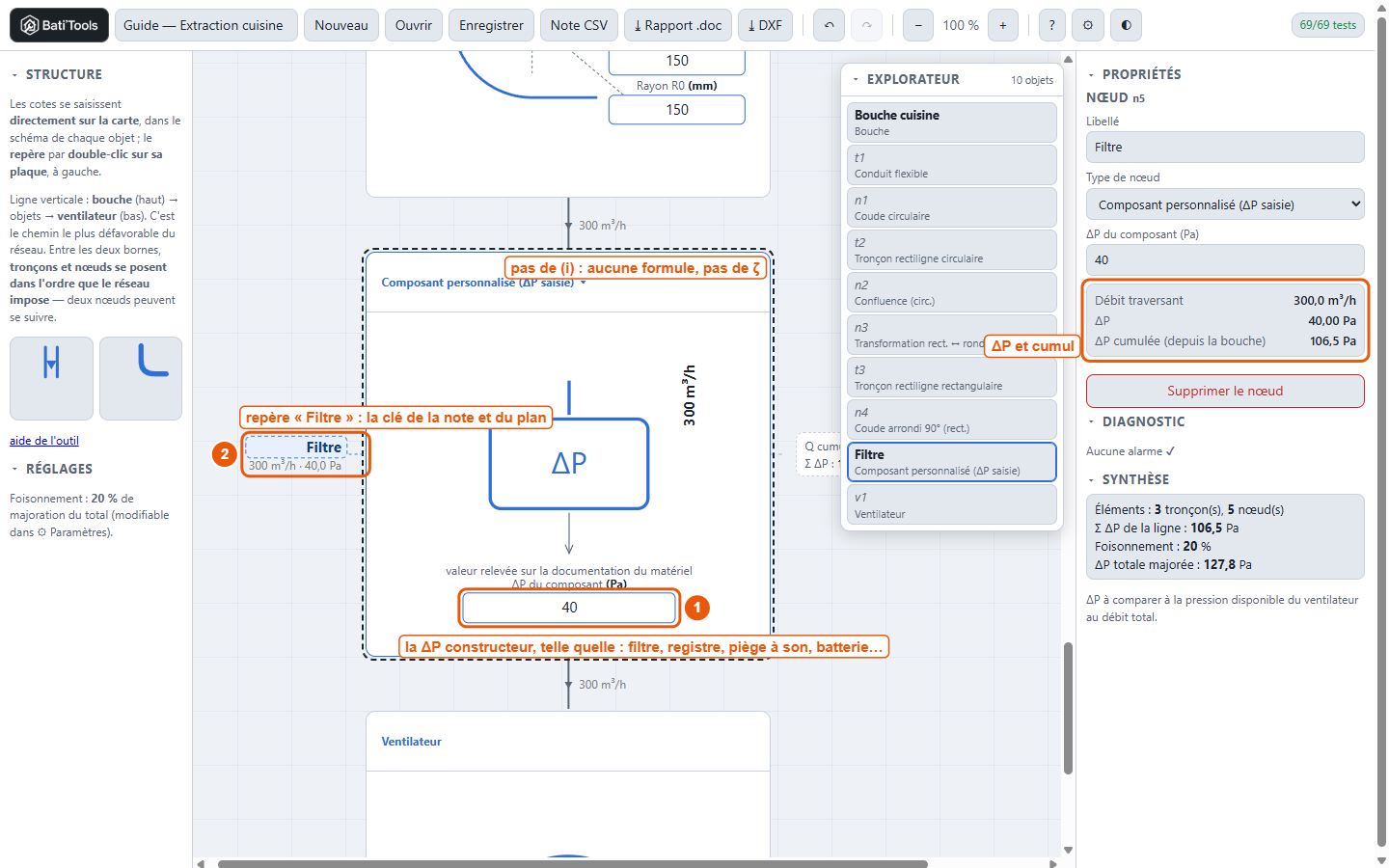

11Un filtre : le composant personnalisé

Un filtre, un registre, un piège à son, une batterie : leur perte de charge ne se calcule pas, elle se lit sur la documentation du matériel. C'est le composant personnalisé, dont la ΔP est saisie telle quelle.

1. Le coude n4 sélectionné, symbole nœud, puis Composant personnalisé (ΔP saisie) dans la famille Autres.
2. Un seul champ : ΔP du composant (Pa), 40, Tab.
3. Double-cliquez sur sa plaque, tapez Filtre, Entrée.

La tête ne porte pas de (i) : il n'y a ni formule ni ζ. ΔP 40,00 Pa, ΔP cumulée 106,5 Pa. La plaque écrit Filtre, 300 m³/h · 40,0 Pa.

Pour aller plus loin : Méthode de calcul — composant personnalisé, Limites.

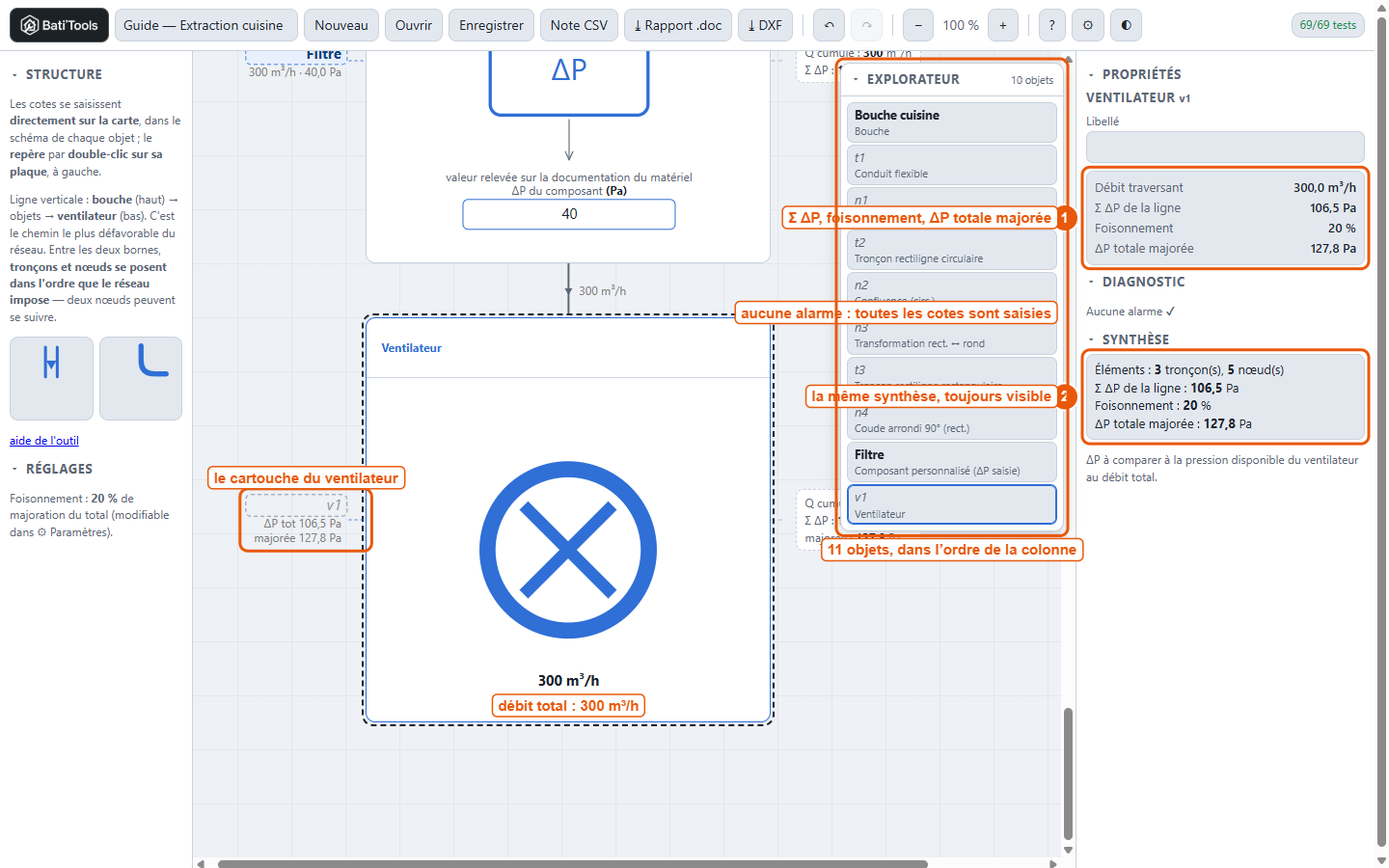

12Lire le résultat au ventilateur

1. Cliquez sur v1 Ventilateur dans l'explorateur : la vue se recadre sur la dernière carte, et elle est sélectionnée.
2. Double-cliquez sur sa plaque, tapez Caisson VMC, Entrée.
3. Lisez le panneau : Débit traversant 300,0 m³/h, Σ ΔP de la ligne 106,5 Pa, Foisonnement 20 %, ΔP totale majorée 127,8 Pa. Le diagnostic dit Aucune alarme ✓ : toutes les cotes sont saisies, tous les objets sont calculés.

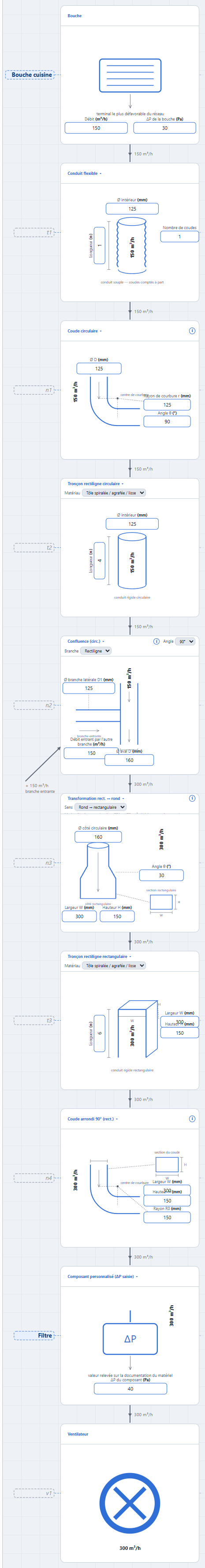

Voici la ligne complète, telle que la note CSV la donnera ; chaque valeur est celle lue dans le panneau au fil du guide :

Pour aller plus loin : Méthode de calcul — le total et le foisonnement, le comportement en cas de donnée manquante, L'explorateur.

13Toutes les singularités : la saisie de chaque type

L'exemple a traversé les trois formes de tronçon et six des dix-huit types de nœud. Voici les autres, avec la même méthode : poser un nœud après l'objet sélectionné, choisir le type dans la fenêtre, régler les choix de la tête s'il y en a, saisir les champs posés au bout des cotes. Pour suivre sans abîmer votre colonne, posez un nœud d'essai après le filtre, changez son type d'un double-clic, et Ctrl+Z à la fin — c'est ainsi que ces cartes ont été capturées, au débit cumulé de 300 m³/h.

Trois choses se retrouvent partout : le débit entrant, écrit en lecture seule dans le conduit par lequel il arrive ; le (i) des formules, sur tout nœud calculé ; et pour les jonctions, le champ du débit de l'autre branche, dessiné à gauche de la carte avec sa branche entrante.

Les trois formes de tronçon

Tronçon rectiligne circulaire

Tête : Matériau (tôle spiralée / agrafée / lisse, ou conduit béton). Champs : Ø intérieur à droite, Longueur à gauche sur la cote verticale. Étape 6, capture 08.

Tronçon rectiligne rectangulaire

Tête : Matériau. Champs : Largeur W puis Hauteur H à droite, Longueur à gauche. Le calcul passe par le diamètre hydraulique. Étape 10, capture 12.

Conduit flexible

Pas de matériau. Champs : Ø intérieur, Longueur, Nombre de coudes (2 m de plus chacun). Étape 4, capture 05.

Famille Circulaire

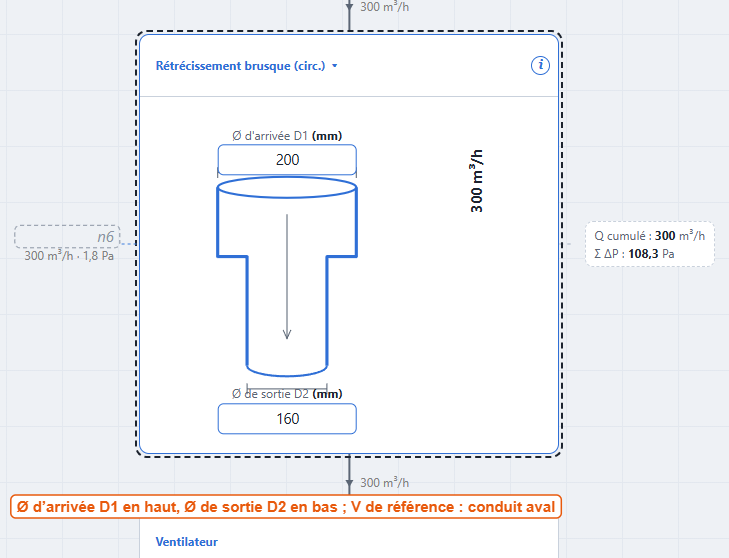

Rétrécissement brusque (circ.)

Ø d'arrivée D1 en haut, Ø de sortie D2 en bas. Vitesse de référence : conduit aval. Lu à 200 → 160 : ΔP 1,80 Pa, ζ 0,174.

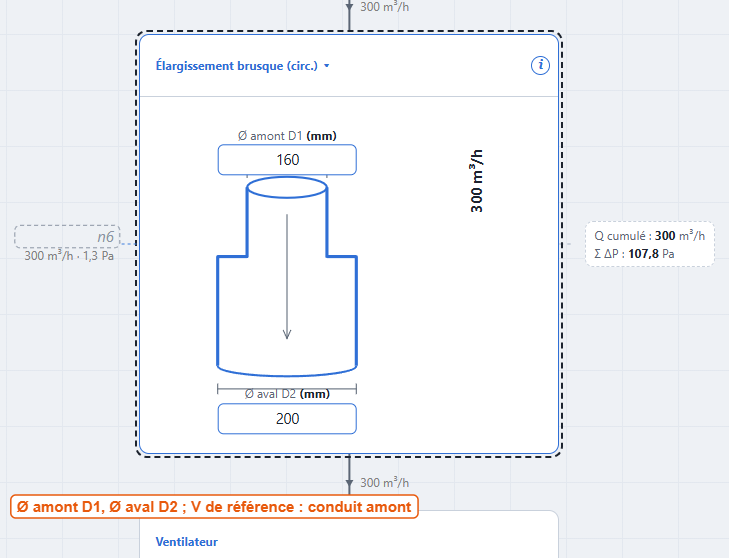

Élargissement brusque (circ.)

Ø amont D1, Ø aval D2. Vitesse de référence : conduit amont. Lu à 160 → 200 : ΔP 1,34 Pa, ζ 0,130.

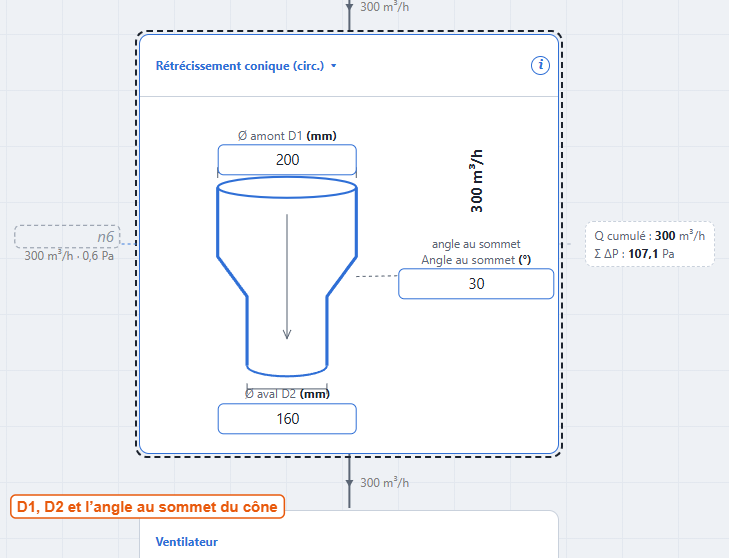

Rétrécissement conique (circ.)

D1, D2 et l'Angle au sommet, au bout d'une ligne de rappel sur le cône. Lu à 200 → 160, 30° : ΔP 0,62 Pa, ζ 0,060.

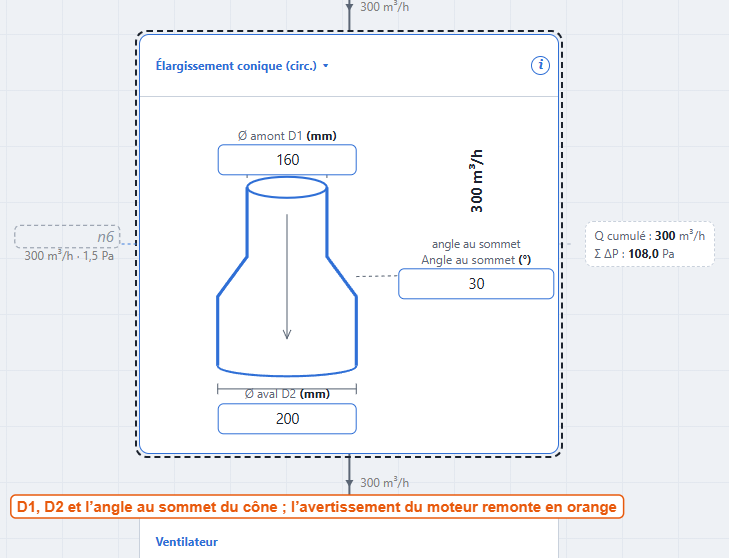

Élargissement conique (circ.)

D1, D2, Angle au sommet. Lu à 160 → 200, 30° : ΔP 1,50 Pa, ζ 0,145, et un avertissement orange du moteur : sous 45°, la formule du référentiel est admise ou les coefficients sont à justifier par essai.

Coude circulaire

Ø D, Rayon de courbure r (posé seul = D), Angle θ. Étape 5, capture 07.

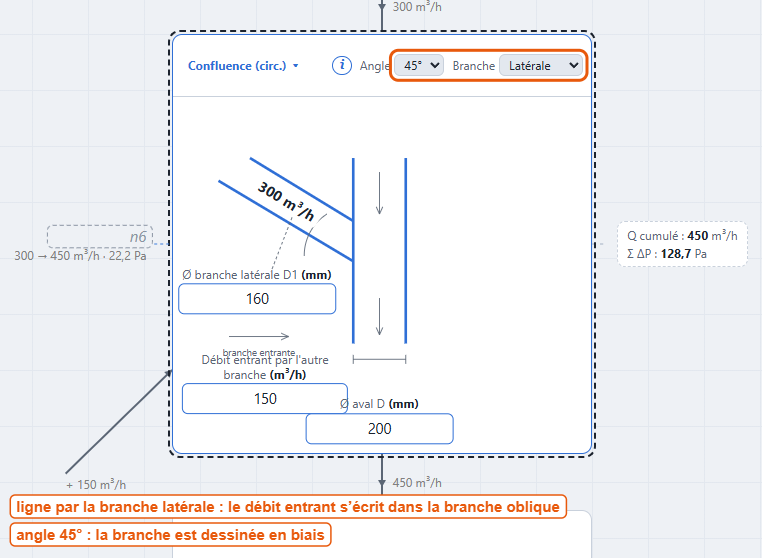

Confluence (circ.)

Tête : Angle 90° / 45°, Branche traversée par la ligne, rectiligne / latérale. Champs : Débit entrant par l'autre branche, Ø aval D, Ø branche latérale D1. Étape 7, capture 09 ; ci-dessous le cas 45° par la branche latérale.

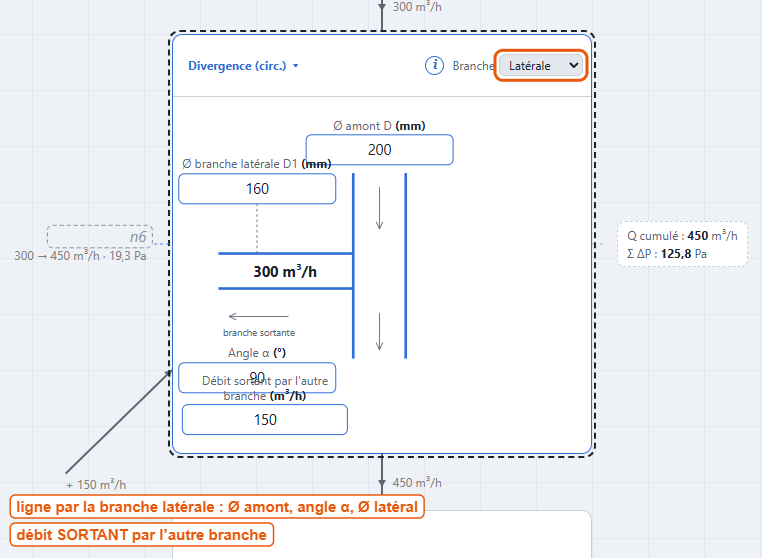

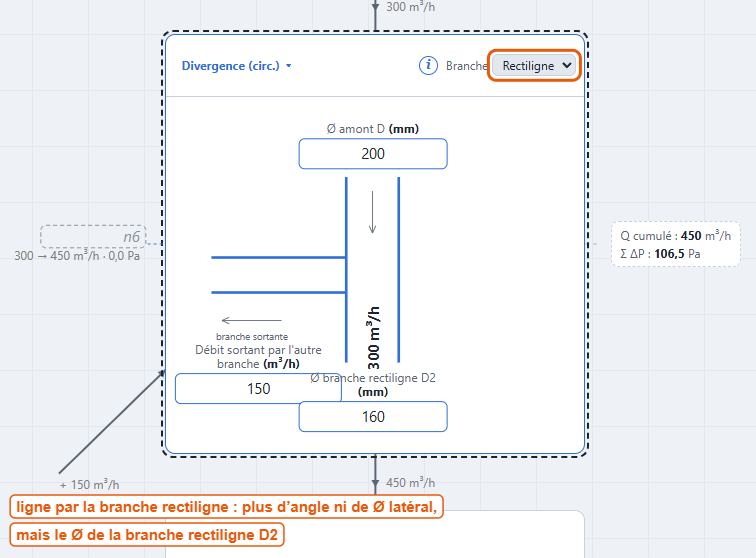

Divergence (circ.)

Tête : Branche traversée par la ligne, latérale (défaut) / rectiligne. Par la latérale : Ø amont D, Angle α, Ø branche latérale D1, Débit sortant par l'autre branche. Par la rectiligne : Ø amont D, Ø branche rectiligne D2 et le débit sortant — plus d'angle ni de Ø latéral.

Famille Rectangulaire

Toutes les transitions rectangulaires portent les deux sections, amont puis aval, chacune en Largeur W puis Hauteur H, au bout d'une ligne de rappel vers le petit pictogramme de la section. Les transitions à 1 dimension ne changent qu'une cote, celles à 2 dimensions ou 2 côtés changent les deux ; l'Angle θ n'existe que sur les transitions progressives.

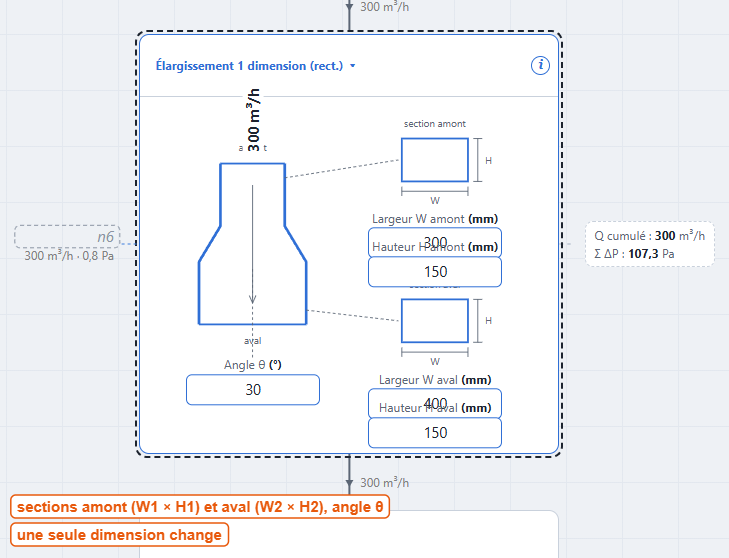

Élargissement 1 dimension (rect.)

W1, H1, W2, H2, θ. Lu à 300 × 150 → 400 × 150, 30° : ΔP 0,76 Pa, ζ 0,370, V 1,85 m/s (petite section).

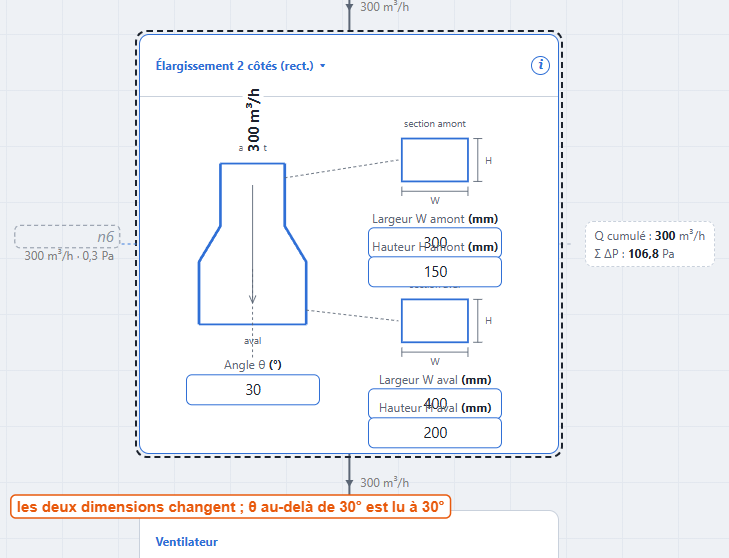

Élargissement 2 côtés (rect.)

W1, H1, W2, H2, θ — au-delà de 30°, θ est lu dans la colonne 30°. Lu à 300 × 150 → 400 × 200, 30° : ΔP 0,34 Pa, ζ 0,270, V 1,45 m/s (moyenne des deux sections).

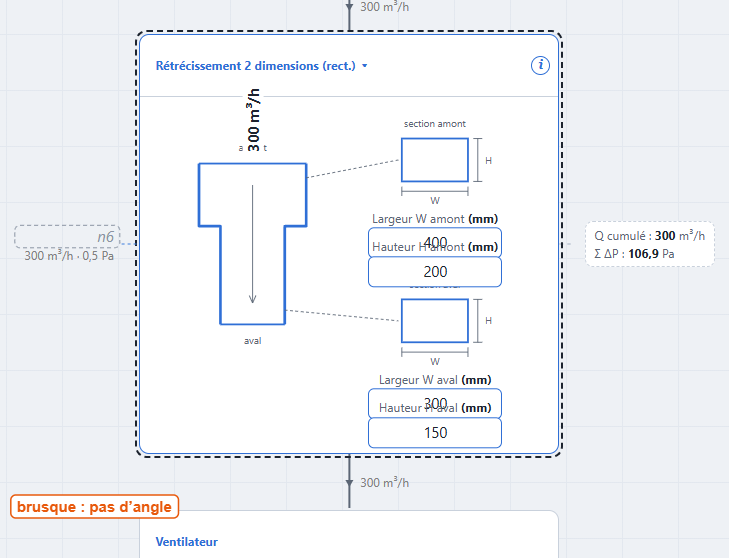

Rétrécissement 2 dimensions (rect.)

W1, H1, W2, H2 ; brusque, pas d'angle. Lu à 400 × 200 → 300 × 150 : ΔP 0,45 Pa, ζ 0,219.

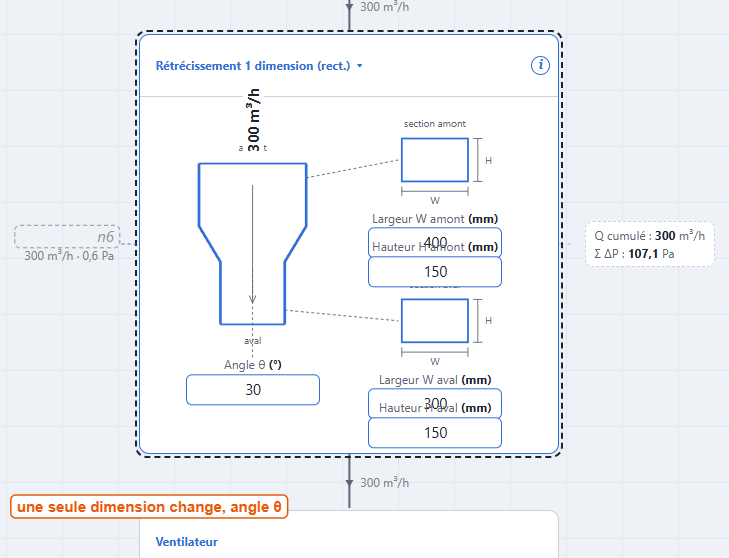

Rétrécissement 1 dimension (rect.)

W1, H1, W2, H2, θ. Lu à 400 × 150 → 300 × 150, 30° : ΔP 0,58 Pa, ζ 0,280.

Coude arrondi 90° (rect.)

W, H, Rayon R0 (posé seul = W). Étape 10, capture 13.

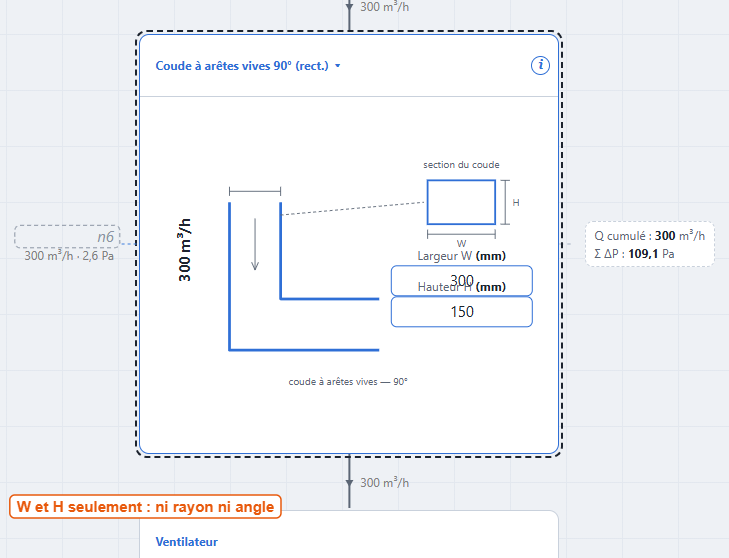

Coude à arêtes vives 90° (rect.)

W et H seulement : ni rayon ni angle. Lu à 300 × 150 : ΔP 2,62 Pa, ζ 1,271 — deux fois et demie le coude arrondi de mêmes cotes.

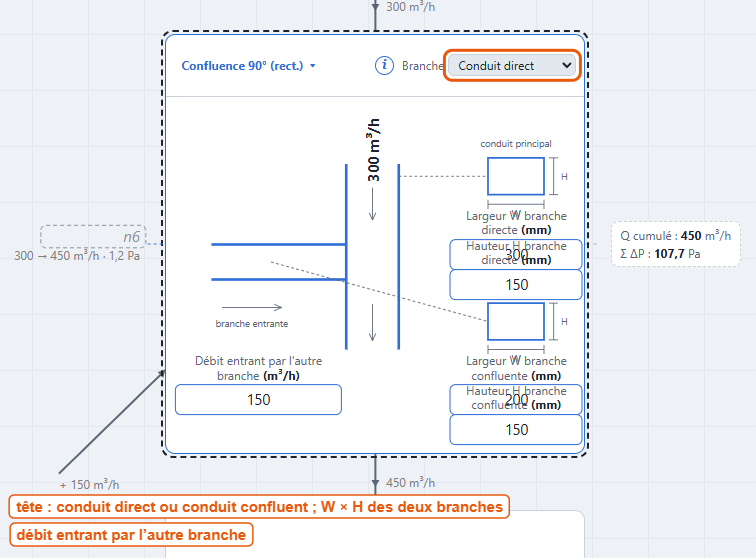

Confluence 90° (rect.)

Tête : Branche traversée par la ligne, conduit direct (défaut) / conduit confluent. Champs : W et H de la branche directe, W et H de la branche confluente, Débit entrant par l'autre branche. Lu à 300 × 150 direct, 200 × 150 confluent, + 150 : ΔP 1,23 Pa.

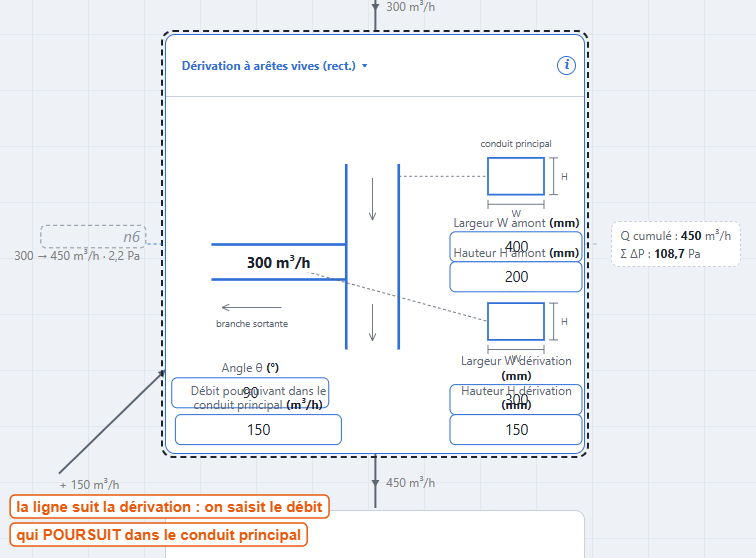

Dérivation à arêtes vives (rect.)

La ligne suit la dérivation : W et H amont, W et H de la dérivation, Angle θ, et le Débit poursuivant dans le conduit principal — c'est lui, l'autre branche. Lu à 400 × 200 → 300 × 150, 90°, 150 poursuivant : ΔP 2,20 Pa.

Transformation et Autres

Transformation rect. ↔ rond

Tête : Sens, rond → rectangulaire ou rectangulaire → rond, et la ligne du mode déduit. Champs : Ø côté circulaire, Largeur W et Hauteur H côté rectangulaire, Angle θ. Changez le sens, et le dessin se retourne, le Ø passant en bas. Étape 9, capture 11.

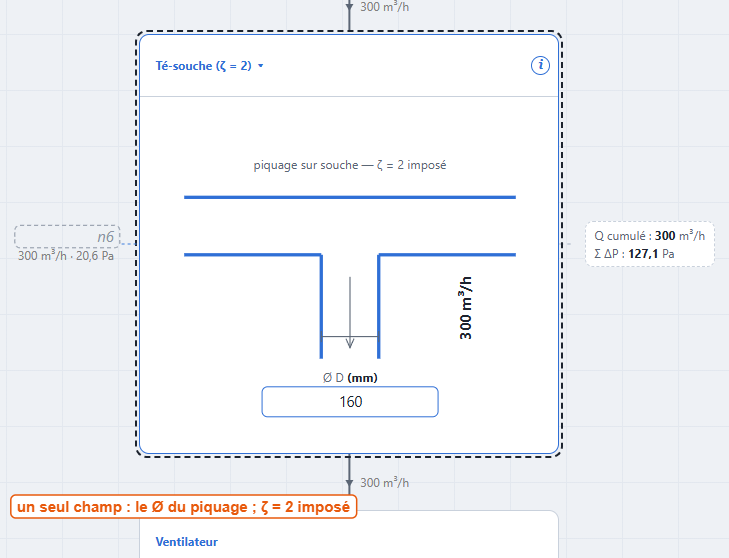

Té-souche (ζ = 2)

Un seul champ, le Ø D du piquage ; ζ = 2 imposé, té de fabrication courante. Lu à Ø 160 : ΔP 20,61 Pa, V 4,15 m/s — la singularité la plus chère de cette revue.

Composant personnalisé (ΔP saisie)

Un seul champ, ΔP du composant ; pas de (i). Étape 11, capture 14.

Pour aller plus loin : Documentation — Les coefficients ζ par type de nœud, les dix-huit lignes du tableau.

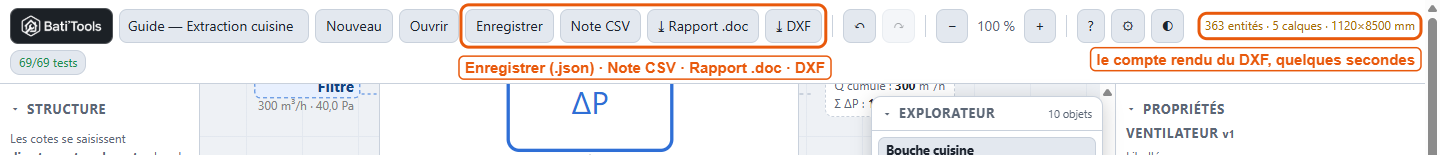

14Enregistrer et exporter

Enregistrer

Télécharge le projet en .json sur votre poste (Guide — Extraction cuisine - PdC aeraulique.json) : la séquence, les cotes, les repères, les paramètres. Ouvrir le recharge tel quel.

Note CSV

Une ligne par objet de la colonne — dix ici : libellé (le repère), type / composant en toutes lettres (« Coude circulaire — Ø 125,00 mm · r 125,00 mm · angle 90,0° »), débit, ζ, vitesse, ΔP, ΔP cumulée ; en pied, Σ ΔP, foisonnement et ΔP totale majorée. Séparateur point-virgule, nombres à la virgule : Excel l'ouvre tel quel.

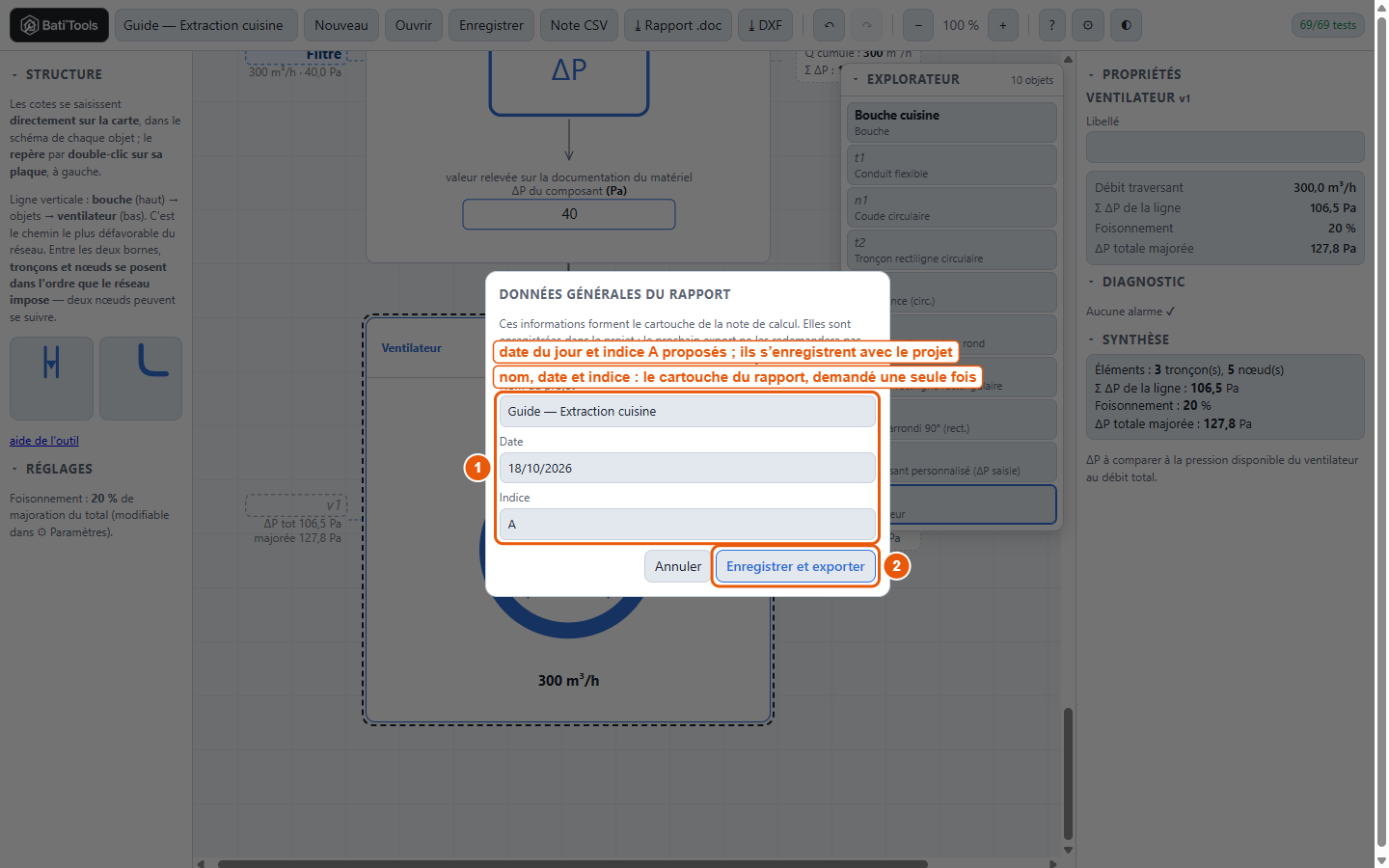

⤓ Rapport .doc

La note de calcul au format Word : cartouche, méthode et hypothèses, détail objet par objet, synthèse, observations. Au premier export, l'outil demande les données générales — nom, date, indice — dans une petite fenêtre, en proposant la date du jour et l'indice A ; Enregistrer et exporter les inscrit dans le projet, et ne les redemandera plus. Le fichier porte l'indice : … - ind A - note de calcul PdC aeraulique.doc.

⤓ DXF

Le schéma de la colonne — cartes, repères, cheminement du débit — pour AutoCAD, sur des calques PDC_RESEAU, PDC_SYMBOLE, PDC_TEXTE, PDC_CARTOUCHE. Un compte rendu s'affiche quelques secondes dans la barre : ici 363 entités · 5 calques · 1120×8500 mm. Les réglages sont dans ⚙ Paramètres → Export DXF.

Le fichier s'ouvre dans AutoCAD ou dans tout logiciel qui lit le DXF. Le guide n'en montre pas d'aperçu : la colonne exportée est haute et étroite (ici 1120 × 8500 mm) et ne se lit pas en une seule vue.

Pour aller plus loin : Documentation — Exports et fichier projet, Paramètres.

Aide-mémoire : les dix gestes à retenir

Clic sur un symbole de la palette

Poser un tronçon ou un nœud juste après l'objet sélectionné, sinon avant le ventilateur ; la fenêtre des types s'ouvre, puis le curseur va dans la carte.

Clic sur le nom du type, ou double-clic sur la carte

Changer la forme d'un tronçon ou le type d'un nœud ; les cotes qui gardent un sens sont conservées.

Champ de la carte, puis Tab

Saisir une cote au bout de la cote qu'elle renseigne ; une expression est acceptée.

Liste de la tête de carte

Matériau, angle, branche traversée, sens : les choix qui changent la formule.

Double-clic sur la plaque

Nommer le repère ; Entrée valide, Échap annule.

(i) dans la tête

Les formules du nœud et ses valeurs, telles que le moteur les rend.

↑ / ↓, Suppr, Ctrl + clic

Déplacer d'un cran, supprimer, copier avant le ventilateur.

Clic dans l'explorateur

Recadrer la vue sur un objet et le sélectionner.

Molette enfoncée / Ctrl + molette

Déplacer la colonne / zoomer.

Ctrl+Z

Annuler — 50 actions.

Toutes les touches sont rappelées dans l'aide de l'outil (bouton ? de la barre, ou F1). La documentation complète donne la méthode de calcul, le tableau des ζ, les exports et les paramètres.
